Doehler & Haass DH05C-3 Gen2 - Mikro-Lokdecoder 0,5 A, mit 6 Anschlusslitzen, Länge ca. 145 mm
Die Decoder DH05C und DH10C sind die Nachfolger der bekannten Serie DH05B und DH10B. Sie bieten jetzt zusätzlich eine SUSI Schnittstelle.
Die gewohnten Anschlussvarianten -0, -1 und -3 wurden beibehalten. Die Preise dieser Decoder sind unverändert geblieben.
- Betriebsart: SX1, SX2, DCC, analog
- Maße [mm]: 13,2 * 6,8 * 1,4
- Gesamtbelastbarkeit: 0,5 A
- Max. Motorstrom: 0,5 A
- Max. Fahrspannung: 18 V
- 2 Lichtausgänge, dimmbar: je 150 mA
- 2 Zusatzausgänge, dimmbar: je 300 mA
- mit 6 Anschlusslitzen, Länge ca. 145 mm
Mikro-Lokdecoder DH05B für SX1, SX2 und DCC
Funktionen:
- Zum wahlweisen Betrieb mit konventionellem Gleichstrom-Fahrgerät, Digitalsystemen nach SelecTRIX 1 und 2 oder nach NMRA-Norm (DCC)
- Die Umschaltung zwischen Analog- und Digitalbetrieb erfolgt automatisch
- Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)
- SelecTRIX 1 31 Fahrstufen, 100 Adressen
- SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen
- DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
- Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten
- Verschiedene Regelvarianten zur optimalen Anpassung an den Motor
- Intern 127 Fahrstufen
- Einstellbare Motorfrequenz (niederfrequent, 16 kHz, 32 kHz)
- Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
- Licht- und Funktionsausgänge dimmbar und analog aktivierbar
- Rangiergang
- Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar
- Alle Funktionsausgänge frei programmierbar
- Temperaturschutz
- Resetfunktion für DCC und SX2
- Updatefähigkeit des Decoders
Das Update ist im eingebauten Zustand des Decoders auf dem Gleis möglich (kein Öffnen der Lok notwendig) und erfolgt entweder über die FCC-Digitalzentrale (der Firmware-Download aus dem Internet ist kostenlos), oder falls keine FCC-Digitalzentrale zur Verfügung steht, mittels eines Update-Programmers, den die Firma Doehler & Haass auf Anfrage leihweise zur Verfügung stellt.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
Doehler & Haass GmbH & Co. KG, Eichelhäherstraße 54, DE-81249 München, Telefon: 0049 (0)89 95 47 49 25, E-Mail: info@doehler-haass.de, Web: https://www.doehler-haass.de
ESU 59622 - LokPilot 5 DCC, PLUX22 NEM658, Retail, Spurweite H0 ,0
Alle LokPilot 5 Decoder wurden komplett neu entwickelt und teilen sich eine gemeinsame Software-Basis mit den LokSound 5 Decodern. Dies bedeutet, dass es softwareseitig zwischen LokPilot 5 und LokSound 5 keine Unterschiede mehr gibt – mit Ausnahme des nicht vorhandenen Geräuschteils.
LokPilot 5 Decoder sind in H0 nunmehr als Quadprotokoll-Decoder mit DCC, Selectrix, Motorola® und M4 erhältlich oder – etwas preiswerter – als reine DCC Variante. Alle LokPilot 5 H0 Decoder verfügen über 10 (!) verstärkte Funktionsausgänge, um auch ambitionierte Umbauprojekte möglich zu machen. LokPilot 5 micro Decoder mit nur noch 8mmx7mm Grundfläche sind nun deutlich kleiner als bisher und besitzen dennoch mindestens 4 verstärkte und 2 Logiklevel/Servo-Ausgänge. Die Variante mit Next18 Schnittstelle ist mit 15mmx9mm etwas grösser, beherrscht aber erstmals neben DCC, Selectrix und Motorola® auch M4 und kann somit auch in kleinen Wechselstromloks zum Einsatz kommen.
LokPilot 5 Decoder werden in allen gängigen Schnittstellenversionen angeboten und immer als reine DCC oder Multiprotokollversion. Für jeden Einsatzzweck ist ein passender LokPilot 5 Decoder erhältlich.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
Doehler & Haass DH05C-0 Gen2 - Mikro-Lokdecoder ohne Anschlussdrähte
Produkteigenschaften und Funktionen
- Zum wahlweisen Betrieb mit konventionellem Gleichstrom-Fahrgerät, Digitalsystemen nach SelecTRIX 1 und 2 oder DCC-Format
- Die Umschaltung zwischen Analog- und Digitalbetrieb erfolgt automatisch
- Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)
- SelecTRIX 1 31 Fahrstufen, 100 Adressen
- SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen
- DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
- Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten
- Verschiedene Regelvarianten zur optimalen Anpassung an den Motor
- Intern 127 Fahrstufen
- Einstellbare Motorfrequenz (niederfrequent, 16 kHz, 32 kHz)
- Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
- Licht- und Funktionsausgänge dimmbar und analog aktivierbar
- Rangiergang
- Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar
- Alle Funktionsausgänge frei programmierbar
- Temperaturschutz
- Resetfunktion für DCC und SX2
- Updatefähigkeit des Decoders
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
Doehler & Haass GmbH & Co. KG, Eichelhäherstraße 54, DE-81249 München, Telefon: 0049 (0)89 95 47 49 25, E-Mail: info@doehler-haass.de, Web: https://www.doehler-haass.de
ESU 58412 - LokSound 5 DCC/MM/SX/M4 "Leerdecoder", PluX22, Retail, mit Lautsprecher 11x15mm, Spurweite: 0, H0
Der LokSound 5 ist das wichtigste Mitglied der LokSound Familie. Durch die Kombination aus Digitaldecoder und Soundmodul auf einer Leiterplatte erreichen wir Abmessungen von nur 30mm x15.5mm und kann somit in nahezu jede Loks der Spurweiten H0 und 0 eingebaut werden.
LokSound 5 Decoder werden mit allen gängigen Schnittstellen angeboten und kommen stets mit einem 11x15mm grossen „Zuckerwürfel“-Lautsprecher nebst Schallkapsel-Bausatz.
Betriebsarten:
Wie alle Familienmitglieder ist der LokSound5 ein echter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wie Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an.
Er beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister.
Motorola®-Anwender profitieren von bis zu 28 Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierung möglich.
Das M4-Protokoll gestattet eine automatische Anmeldung an mfx®-kompatiblen Zentralen.
Der LokSound 5 Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU Bremsbefehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen.
Der LokSound 5 Decoder kann auf analogen Gleich- und Wechselstrombahnen eingesetzt werden.
Sound:
Der LokSound 5 Decoder kann bis zu 10 Kanäle gleichzeitig wiedergeben. Jeder Kanal kann hierbei mit bis zu 16 Bit / 31250 kHz aufgelöst werden und bietet endlich HiFi-Qualität auf Ihrer Anlage. Es ist praktisch kein Unterschied zum Original mehr hörbar. Eine Class-D Audioendstufe mit bis zu 3W Ausgangsleistung steuert die Lautsprecher an, die zwischen 4 Ohm und 32 Ohm Impedanz haben dürfen. Der riesige 128 Mbit Soundspeicher sorgt für genügend Kapazität.
Alle Einzelgeräusche können individuell in der Lautstärke angepasst werden. Die superflexible Soundengine ohne starren Ablaufplan erlaubt die vorbildgenaue Simulation aller denkbaren Schienenfahrzeuge. Drei separat einstellbare Bremsfunktionen und zwei alternative Lastszenarien geben Ihnen die maximale Kontrolle über Ihre Fahrzeuge.
Funktionen:
Wir wissen, dass Sie Ihre Loks möglichst realistisch haben möchten. Daher haben wir den LokSound 5 mit Funktionsausgängen vollgepackt. Je nach Schnittstellenausführung bietet jeder LokSound 5 Decoder wenigstens 10 verstärkte Funktionsausgänge. Bei den Ausführungen mit PluX22 oder 21MTC-Interface kommen noch 4 Ausgänge zur Ansteuerung von Servos oder Logikpegel Ausgänge hinzu. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen.
Motorsteuerung:
Die Motorsteuerung des LokSound 5 wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – Das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokSound 5 Decoder liefert mit bis zu 1.5A Motorstrom genügend Saft auch für ältere Motoren.
Technische Daten:
- Betrieb unter DCC mit RailComPlus®, M4, Motorola® und Selectrix®
- 32 Funktionen schaltbar (abhängig von der Zentrale)
- 32-Bit-Prozessor
- Digitaler Class-„D“-Verstärker mit bis zu 3 W Leistung (LokSound 5 XL: 13 W)
- Jeder Kanal in 16-Bit-Auflösung und 31250 kHz Samplerate
- Geräuschspeicher mit 128 Mbit Kapazität
- Motorregelung mit 50 kHz Taktfrequenz
- RC-Servos und Susi-Module ansteuerbar
- 3 neue, individuell einstellbare Bremsregler
- Zweistufige Schwerlast-Simulation
- Updatefähig mit ESU-LokProgrammer
LokSound 5:
- Universal-Sound-Decoder für die Spurweiten H0 und Spur 0
- Motorstrom 1,5 A
- Je nach Schnittstelle bis zu 12 verstärkte Funktionsausgänge für Sonderfunktionen (Total: Bis zu 15 Ausgänge)
- 10 Soundkanäle gleichzeitig abspielbar
- Ab Werk mit 11x15-mm-„Zuckerwürfel“-Lautsprecher mit anpassbarem Schallkapsel-Set
- PowerPack-Speicherkondensator optional anschließbar
- Abmessungen: 30 mm x 15,5 mm, Höhe abhängig von Schnittstelle
Schnittstellen:
- 8-pin NEM 652
- PluxX22
- 6-pin NEM 651
- 21MTC
- 21MTC MKL
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 59629 - LokPilot 5 DCC, 21MTC NEM660, Retail, Spurweite H0 ,0
Alle LokPilot 5 Decoder wurden komplett neu entwickelt und teilen sich eine gemeinsame Software-Basis mit den LokSound 5 Decodern. Dies bedeutet, dass es softwareseitig zwischen LokPilot 5 und LokSound 5 keine Unterschiede mehr gibt – mit Ausnahme des nicht vorhandenen Geräuschteils.
LokPilot 5 Decoder sind in H0 nunmehr als Quadprotokoll-Decoder mit DCC, Selectrix, Motorola® und M4 erhältlich oder – etwas preiswerter – als reine DCC Variante. Alle LokPilot 5 H0 Decoder verfügen über 10 (!) verstärkte Funktionsausgänge, um auch ambitionierte Umbauprojekte möglich zu machen. LokPilot 5 micro Decoder mit nur noch 8mmx7mm Grundfläche sind nun deutlich kleiner als bisher und besitzen dennoch mindestens 4 verstärkte und 2 Logiklevel/Servo-Ausgänge. Die Variante mit Next18 Schnittstelle ist mit 15mmx9mm etwas grösser, beherrscht aber erstmals neben DCC, Selectrix und Motorola® auch M4 und kann somit auch in kleinen Wechselstromloks zum Einsatz kommen.
LokPilot 5 Decoder werden in allen gängigen Schnittstellenversionen angeboten und immer als reine DCC oder Multiprotokollversion. Für jeden Einsatzzweck ist ein passender LokPilot 5 Decoder erhältlich.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 51804 - Servoantrieb, Präzisions-Miniaturservo, Kunststoffgetriebe, mit Microcontroller, 30cm Kabelbaum, Befestigungsmaterial, RETAIL
Mit dem Präzisions-Servoantrieb stellt ESU heute einen neuen, leistungsstarken, geräuschlosen Antrieb passend für die SwitchPilot Decoder vor. Basierend auf ausgereifter Technik aus dem RC-Modellbau und den Erfahrungen, die ESU mit dem bisherigen Servoantrieb gesammelt hat, ist der neue ESU Präzisions-Servoantrieb noch besser als andere Fabrikate dazu geeignet, alle Antriebsfragestellungen rund um Ihre Modellbahn zu lösen.
Anwendungen:
Die wichtigste Anwendung für den Präzisions-Servoantrieb ist das Stellen von Weichen. Dank seiner Hilfe stellen sie in Zukunft Ihre Weichen vorbildgetreu und realistisch: Langsam und kraftvoll bewegt sich die Weichenzuge von einer Position zur anderen. Dabei arbeitet der Weichenantrieb weitgehend geräuschlos. Das neue Präzisionsgetriebe aus langlebigem Kunststoff macht es möglich.
Auch die Motorisierung von Bahnübergängen wird mit dem Präzisions-Servoantrieb und dem SwitchPilot (Servo) zum Kinderspiel. Endlich können Sie an Ihrem Weichenstellpult der Zentrale rechtzeitig die Schranken herablassen. Sie haben einen Ringlokschuppen und möchten die Tore ferngesteuert öffnen und Schließen? Auch das ist nun problemlos machbar. Aufgrund der neuen Servoelektronik bewegt sich der ESU Präzisions-Servoantrieb wesentlich geschmeidiger als herkömmliche Servos. Denn das ESU Produkt ist auf langsame Bewegungen optimiert worden.
Miniaturservo:
Wichtigster Bestandteil des Servoantriebs ist ein sehr kleines, 9 Gramm leichtes, speziell für die Belange der Modellbahn optimiertes und entwickeltes Miniaturservo. Trotz seiner geringen Abmessungen von nur 26 mm x 13 mm x 24 mm erreicht es eine Kraft von bis zu 1,0 kg/cm. Seine Kabellänge von 30 cm (fast doppelt so lang wie bei Standard-Servos aus dem Versandhandel) ermöglicht auch größere Entfernungen zwischen Servoantrieb und dem Decoder. Darüber hinaus sorgt eine prozessorgesteuerte Servoelektronik für eine präzise Ansteuerung der Sollposition ohne Ruckeln – wichtig gerade für Garagentore. Der im Vergleich zum Vorgänger mehr als halbierte Ruhe-Strombedarf der Elektronik schont überdies den Decoder. Die wichtigste Optimierung des neuen ESU Präzisions-Servoantriebs betrifft jedoch das Einschalten: Das von herkömmlichen RC-Servos bekannte, überaus störende „Zucken“ beim Einschalten der Anlage wird in jedem Betriebszustand zuverlässig zu 100% unterdrückt. Sie hören beim Einschalten absolut nichts von diesem Antrieb und keine Schranke wackelt…
Zubehör:
Damit die Anwendung des Präzisions-Servoantriebs so einfach wie möglich wird, liefern wir ein umfangreiches, speziell auf die Bedürfnisse der Modellbahner abgestimmtes Zubehör gleich mit: Neben diversen Ruderhörnern ermöglicht ein speziell gefertigtes Servohorn die direkte Aufnahme des Stelldrahtes. Der Stelldraht selbst gehört selbstverständlich neben einem Satz Befestigungsschrauben ebenfalls zum Lieferumfang. Wichtigstes Zubehör ist aber die eigens entwickelte Servohalterung: Damit können Sie den Servoantrieb sowohl horizontal als auch vertikal einbauen - je nach Anwendung.
Technische Daten:
- Miniaturservo:Versorgungspannung: 4,8V - 6,0V DC (nominal 5V)
- Kraft: Bis zu 1.0 kg / cm
- Länge Anschlusskabel: ca. 120mm
- Zubehör: Servohalterung, Spezialservohorn für Stelldraht, Kreuzhorn, Befestigungsschrauben, Stelldraht, Bohrschablone
- Dimensionen: 26 mm x 13 mm x 24 mm
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 59620 - LokPilot 5 DCC, 8-pin NEM652, Retail, Spurweite H0 ,0
Alle LokPilot 5 Decoder wurden komplett neu entwickelt und teilen sich eine gemeinsame Software-Basis mit den LokSound 5 Decodern. Dies bedeutet, dass es softwareseitig zwischen LokPilot 5 und LokSound 5 keine Unterschiede mehr gibt – mit Ausnahme des nicht vorhandenen Geräuschteils.
LokPilot 5 Decoder sind in H0 nunmehr als Quadprotokoll-Decoder mit DCC, Selectrix, Motorola® und M4 erhältlich oder – etwas preiswerter – als reine DCC Variante. Alle LokPilot 5 H0 Decoder verfügen über 10 (!) verstärkte Funktionsausgänge, um auch ambitionierte Umbauprojekte möglich zu machen. LokPilot 5 micro Decoder mit nur noch 8mmx7mm Grundfläche sind nun deutlich kleiner als bisher und besitzen dennoch mindestens 4 verstärkte und 2 Logiklevel/Servo-Ausgänge. Die Variante mit Next18 Schnittstelle ist mit 15mmx9mm etwas grösser, beherrscht aber erstmals neben DCC, Selectrix und Motorola® auch M4 und kann somit auch in kleinen Wechselstromloks zum Einsatz kommen.
LokPilot 5 Decoder werden in allen gängigen Schnittstellenversionen angeboten und immer als reine DCC oder Multiprotokollversion. Für jeden Einsatzzweck ist ein passender LokPilot 5 Decoder erhältlich.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
Doehler & Haass PD05A-0 Gen2 - Nano-Lokdecoder 0,5 A - Ohne Anschlussdrähte
Nano-Lokdecoder PD05A für SX1, SX2 und DCC
Produkteigenschaften und Funktionen:
- Zum wahlweisen Betrieb mit Digitalsystemen nach SelecTRIX 1 und 2 oder nach NMRA-Norm (DCC)
- Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)
- SelecTRIX 1 31 Fahrstufen, 100 Adressen
- SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen
- DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
- Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten
- Verschiedene Regelvarianten zur optimalen Anpassung an den Motor
- Intern 127 Fahrstufen
- Einstellbare Motorfrequenz (16 kHz, 32 kHz)
- Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
- Lichtausgänge dimmbar
- Rangiergang
- Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar
- Alle Funktionsausgänge frei programmierbar
- Temperaturschutz
- Resetfunktion für DCC und SX2
- Updatefähigkeit des Decoders
Das Update (der Firmware-Download aus dem Internet ist kostenlos) ist im eingebauten Zustand des Decoders auf dem Gleis möglich (kein Öffnen des Fahrzeugs notwendig) und erfolgt entweder über die FCC-Digitalzentrale oder den Programmer. Falls keine entsprechende Hardware zur Verfügung steht, stellt die Firma Doehler & Haass auf Anfrage einen Programmer leihweise zur Verfügung.
Der Nano-Lokdecoder PD05A unterstützt das Bremsen mit asymmetrischer Digitalspannung (vier Dioden in Serie und eine Diode antiparallel), die Langsamfahrt (mit geeigneten Bremsmodulen) und die bidirektionale Kommunikation (Lokadressrückmeldung im DCC-Betrieb, RailCom®).
Der Nano-Lokdecoder PD05A unterstützt keinen Analogbetrieb. Der Nano-Lokdecoder PD05A unterstützt keine SX1-Programmierung. Den SX1-Betrieb richten Sie bitte mit der SX2-Parameterprogrammierung ein.
Nano-Lokdecoder 0,5 A
- Betriebsart SX1, SX2, DCC
- Maße [mm]: 5,0 * 7,9 * 2,5
- Gesamtbelastbarkeit: 0,5 A
- Max. Motorstrom: 0,5 A
- Max. Fahrspannung: 18 V
- 2 Lichtausgänge, dimmbar: je 150 mA
Der Nano-Lokdecoder PD05A ist unser neuer, besonders kleiner, Fahrzeugdecoder für den SX1-, SX2- und DCC-Betrieb. Es gibt einige kleinere Einschränkungen im Vergleich zu unserer DH-Decoderserie:
- Keine Unterstützung der Betriebsarten MM und DC-analog
- Keine Unterstützung der SX1-Programmierung (der SX1-Betrieb ist aber durch die SX2-Parameterprogrammierung möglich)
- Keine SUSI-Schnittstelle und keine Funktionsausgänge
- Keine niederfrequente Motoransteuerung (16 kHz oder 32 kHz sind aber wählbar)
- Keine erweiterten Funktionszuordnungen (das heißt: keine Bedingungen, kein Initialmapping usw.)
- Kein automatischer Kupplungsablauf
- Keine Bremsrampe
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
Doehler & Haass GmbH & Co. KG, Eichelhäherstraße 54, DE-81249 München, Telefon: 0049 (0)89 95 47 49 25, E-Mail: info@doehler-haass.de, Web: https://www.doehler-haass.de
Doehler & Haass PD05A-3 Gen2 - Nano-Lokdecoder 0,5 A - Mit 6 Anschlusslitzen, Länge ca. 145 mm
Nano-Lokdecoder PD05A für SX1, SX2 und DCC
Produkteigenschaften und Funktionen:
- Zum wahlweisen Betrieb mit Digitalsystemen nach SelecTRIX 1 und 2 oder nach NMRA-Norm (DCC)
- Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)
- SelecTRIX 1 31 Fahrstufen, 100 Adressen
- SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen
- DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
- Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten
- Verschiedene Regelvarianten zur optimalen Anpassung an den Motor
- Intern 127 Fahrstufen
- Einstellbare Motorfrequenz (16 kHz, 32 kHz)
- Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
- Lichtausgänge dimmbar
- Rangiergang
- Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar
- Alle Funktionsausgänge frei programmierbar
- Temperaturschutz
- Resetfunktion für DCC und SX2
- Updatefähigkeit des Decoders
Das Update (der Firmware-Download aus dem Internet ist kostenlos) ist im eingebauten Zustand des Decoders auf dem Gleis möglich (kein Öffnen des Fahrzeugs notwendig) und erfolgt entweder über die FCC-Digitalzentrale oder den Programmer. Falls keine entsprechende Hardware zur Verfügung steht, stellt die Firma Doehler & Haass auf Anfrage einen Programmer leihweise zur Verfügung.
Der Nano-Lokdecoder PD05A unterstützt das Bremsen mit asymmetrischer Digitalspannung (vier Dioden in Serie und eine Diode antiparallel), die Langsamfahrt (mit geeigneten Bremsmodulen) und die bidirektionale Kommunikation (Lokadressrückmeldung im DCC-Betrieb, RailCom®).
Der Nano-Lokdecoder PD05A unterstützt keinen Analogbetrieb. Der Nano-Lokdecoder PD05A unterstützt keine SX1-Programmierung. Den SX1-Betrieb richten Sie bitte mit der SX2-Parameterprogrammierung ein.
Nano-Lokdecoder 0,5 A
- Betriebsart SX1, SX2, DCC
- Maße [mm]: 5,0 * 7,9 * 2,5
- Gesamtbelastbarkeit: 0,5 A
- Max. Motorstrom: 0,5 A
- Max. Fahrspannung: 18 V
- 2 Lichtausgänge, dimmbar: je 150 mA
Der Nano-Lokdecoder PD05A ist unser neuer, besonders kleiner, Fahrzeugdecoder für den SX1-, SX2- und DCC-Betrieb. Es gibt einige kleinere Einschränkungen im Vergleich zu unserer DH-Decoderserie:
- Keine Unterstützung der Betriebsarten MM und DC-analog
- Keine Unterstützung der SX1-Programmierung (der SX1-Betrieb ist aber durch die SX2-Parameterprogrammierung möglich)
- Keine SUSI-Schnittstelle und keine Funktionsausgänge
- Keine niederfrequente Motoransteuerung (16 kHz oder 32 kHz sind aber wählbar)
- Keine erweiterten Funktionszuordnungen (das heißt: keine Bedingungen, kein Initialmapping usw.)
- Kein automatischer Kupplungsablauf
- Keine Bremsrampe
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
Doehler & Haass GmbH & Co. KG, Eichelhäherstraße 54, DE-81249 München, Telefon: 0049 (0)89 95 47 49 25, E-Mail: info@doehler-haass.de, Web: https://www.doehler-haass.de
ESU 51810 - Servoverlängerungskabel: 3 pol J/R Stecker auf Buchse J/R / Futaba, Länge: 75cm, AWG 28, RETAIL
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 50708 - Innenbeleuchtungs-Set mit Decoder + Schlusslicht, 255mm, teilbar, PowerPack Option, 11 LED, warm white, Spurweite: N, TT, H0
Für Digitalbahner der Spurweiten N, TT oder H0 sind die 255mm langen, 9mm schlanken LED-Beleuchtungen mit 11 LEDs gedacht. Es sind zwei Ausführungen erhältlich: Neben einer Ausführung mit warmweißen (50708) gibt es auch eine Platine mit gelben LEDs (50709), damit die Lichtfarbe stets zu Ihren vorhandenen Waggons passt. Wie bei den ESU Innenbeleuchtungen üblich, bleibt die mittels eines Potentiometers einstellbare Helligkeit dank eingebauter Konstantspannungsversorgung unabhängig von der Schienenspannung konstant. Um ein Flackern zu vermeiden, kann auf Wunsch ein PowerPack angeschlossen werden.
Die Beleuchtungsplatine kann individuell gekürzt und an die Wagenlänge angepasst werden. Sie wird mit einem roten Schlußlicht geliefert.
- Die Trennstellen sind im Abstand von 24mm angeordnet.
Der integrierte ESU Decoder ist unter Motorola® und DCC einsetzbar und funktioniert auch auf analogen Gleichstromanlagen. Die Betriebsart wird vollautomatisch erkannt. Die Helligkeit kann – ausgehend von der per Einstellregler voreingestellten Grundhelligkeit - individuell per Software eingestellt werden. Verschiedene vorbildgetreue Lichteffekte wie Softdimmen, Neonröhren-Effekt, Defekte Neonröhre, Batteriebeleuchtung u.v.m. sorgen für ein realistisches Ergebnis. Die 11 LEDs sind in mehrere Gruppen aufgeteilt, die einzeln geschaltet werden können. Ein Function Mapping erlaubt die freie Zuordnung der LEDs zu den gewünschten Funktionstasten. Zwei zusätzliche Ausgänge können entweder als Schlusslicht oder für den Lichtwechsel eines Steuerwagens benutzt werden.
Selbstverständlich sind alle Effekte auch im eingebauten Zustand programmierbar. Alternativ können Sie die Digital-Innenbeleuchtungen auch auf dem Programmiergleis auslesen.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
Littfinski DatenTechnik (LDT) 910213 - S-DEC-4-DC-G - 4fach Magnetartikeldecoder
4fach Magnetartikel-Decoder mit freiprogrammierbarer Adresse und ext. Versorgungsmöglichkeit. Für DCC-Systeme.
Bauform: als Fertiggerät im Gehäuse
Zum digitalen Ansteuern von:
bis zu vier zweispuligen Magnetartikeln (z.B. Weichen oder Signale)
bis zu acht einspuligen Magnetartikeln (z.B. Entkupplungsgleise)
bis zu vier Dauer-Strom-Umschalter [DSU] (z.B. für Weichen- und Straßenbeleuchtung etc.)
Den Schaltstrom erhält der Decoder entweder aus dem Digitalstromkreis oder über seinen separaten Eingang direkt vom Wechselspannungsausgang (12 bis 18V~) eines Modellbahn-Transformators. Dies spart teuren Digitalstrom.
Einfacher und sicherer Anschluß von Weichen, Signalen oder Entkupplungsgleisen über Schraubklemmen.
S-DEC-4 ist ein 4fach Decoder mit selbstlernender Decoderadresse:
Sie betätigen lediglich die S-DEC-4-Programmiertaste und anschließend eine Taste auf dem Weichenstellpult oder geben einen Schaltbefehl über einen PC mit angeschlossenem INTERFACE und die Decoderadresse ist eingestellt.
Die Decoderadresse wird dauerhaft gespeichert, Sie können sie aber jederzeit durch Drücken der Programmiertaste ändern: Einfacher geht es nicht !
Als sofort einsatzbereites Fertigmodul, als Fertiggerät im Gehäuse oder als Bausatz auf 86*76 mm großer Leiterplatte mit vier Befestigungsbohrungen lieferbar
Alle 4 Decoderausgänge sind bis 1 Ampere belastbar. Damit können auch schwergängige Weichen geschaltet werden. Es ist auch möglich, zwei Weichen gleichzeitig oder eine Weiche und ein Signal gleichzeitig zu schalten.
Mit dem S-DEC-4-DC für das DCC Datenformat können die Weichen jetzt auch über die Funktionstasten F1 bis F4 von Lokadressen (z.B. Lokmaus 2® und R3® von Roco) gestellt werden!
Wollen Sie die Weichenstellung rückmelden, laden Sie bitte die Beschreibung Rückmeldung der Weichenstellung auf Ihren PC.
Decoder aus der Digital-Profi-Serie lassen sich problemlos an Ihrer Digitalanlage betreiben, da sie kompatibel zum Märklin-Motorola bzw. zum DCC Standard sind. Sie erhalten auf die Fertigmodule und Fertiggeräte 24 Monate Garantie.
Jedem Decoder S-DEC-4 liegt eine ausführliche Bedienungs- bzw. Bauanleitung bei.
Die Decoder erhalten Sie als Bausatz (-B), als geprüftes Fertigmodul (-F) oder als geprüftes Fertiggerät im Gehäuse (-G).
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
Bühler electronic GmbH, Ulmenstraße 43, DE-15370 Fredersdorf, Telefon: +49 (0) 33439 / 867-0, E-Mail: littfinski@buehler-electronic.de, Web: www.ldt-infocenter.com
ESU 58410 - LokSound 5 DCC/MM/SX/M4 "Leerdecoder", 8-pin NEM652, Retail, mit Lautsprecher 11x15mm, Spurweite: 0, H0
Der LokSound 5 ist das wichtigste Mitglied der LokSound Familie. Durch die Kombination aus Digitaldecoder und Soundmodul auf einer Leiterplatte erreichen wir Abmessungen von nur 30mm x15.5mm und kann somit in nahezu jede Loks der Spurweiten H0 und 0 eingebaut werden.
LokSound 5 Decoder werden mit allen gängigen Schnittstellen angeboten und kommen stets mit einem 11x15mm grossen „Zuckerwürfel“-Lautsprecher nebst Schallkapsel-Bausatz.
Betriebsarten:
Wie alle Familienmitglieder ist der LokSound5 ein echter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wie Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an.
Er beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister.
Motorola®-Anwender profitieren von bis zu 28 Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierung möglich.
Das M4-Protokoll gestattet eine automatische Anmeldung an mfx®-kompatiblen Zentralen.
Der LokSound 5 Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU Bremsbefehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen.
Der LokSound 5 Decoder kann auf analogen Gleich- und Wechselstrombahnen eingesetzt werden.
Sound:
Der LokSound 5 Decoder kann bis zu 10 Kanäle gleichzeitig wiedergeben. Jeder Kanal kann hierbei mit bis zu 16 Bit / 31250 kHz aufgelöst werden und bietet endlich HiFi-Qualität auf Ihrer Anlage. Es ist praktisch kein Unterschied zum Original mehr hörbar. Eine Class-D Audioendstufe mit bis zu 3W Ausgangsleistung steuert die Lautsprecher an, die zwischen 4 Ohm und 32 Ohm Impedanz haben dürfen. Der riesige 128 Mbit Soundspeicher sorgt für genügend Kapazität.
Alle Einzelgeräusche können individuell in der Lautstärke angepasst werden. Die superflexible Soundengine ohne starren Ablaufplan erlaubt die vorbildgenaue Simulation aller denkbaren Schienenfahrzeuge. Drei separat einstellbare Bremsfunktionen und zwei alternative Lastszenarien geben Ihnen die maximale Kontrolle über Ihre Fahrzeuge.
Funktionen:
Wir wissen, dass Sie Ihre Loks möglichst realistisch haben möchten. Daher haben wir den LokSound 5 mit Funktionsausgängen vollgepackt. Je nach Schnittstellenausführung bietet jeder LokSound 5 Decoder wenigstens 10 verstärkte Funktionsausgänge. Bei den Ausführungen mit PluX22 oder 21MTC-Interface kommen noch 4 Ausgänge zur Ansteuerung von Servos oder Logikpegel Ausgänge hinzu. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen.
Motorsteuerung:
Die Motorsteuerung des LokSound 5 wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – Das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokSound 5 Decoder liefert mit bis zu 1.5A Motorstrom genügend Saft auch für ältere Motoren.
Technische Daten:
- Betrieb unter DCC mit RailComPlus®, M4, Motorola® und Selectrix®
- 32 Funktionen schaltbar (abhängig von der Zentrale)
- 32-Bit-Prozessor
- Digitaler Class-„D“-Verstärker mit bis zu 3 W Leistung (LokSound 5 XL: 13 W)
- Jeder Kanal in 16-Bit-Auflösung und 31250 kHz Samplerate
- Geräuschspeicher mit 128 Mbit Kapazität
- Motorregelung mit 50 kHz Taktfrequenz
- RC-Servos und Susi-Module ansteuerbar
- 3 neue, individuell einstellbare Bremsregler
- Zweistufige Schwerlast-Simulation
- Updatefähig mit ESU-LokProgrammer
LokSound 5:
- Universal-Sound-Decoder für die Spurweiten H0 und Spur 0
- Motorstrom 1,5 A
- Je nach Schnittstelle bis zu 12 verstärkte Funktionsausgänge für Sonderfunktionen (Total: Bis zu 15 Ausgänge)
- 10 Soundkanäle gleichzeitig abspielbar
- Ab Werk mit 11x15-mm-„Zuckerwürfel“-Lautsprecher mit anpassbarem Schallkapsel-Set
- PowerPack-Speicherkondensator optional anschließbar
- Abmessungen: 30 mm x 15,5 mm, Höhe abhängig von Schnittstelle
Schnittstellen:
- 8-pin NEM 652
- PluxX22
- 6-pin NEM 651
- 21MTC
- 21MTC MKL
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 59619 - LokPilot 5 DCC/MM/SX/M4, 21MTC NEM660, Retail, Spurweite H0 ,0
Alle LokPilot 5 Decoder wurden komplett neu entwickelt und teilen sich eine gemeinsame Software-Basis mit den LokSound 5 Decodern. Dies bedeutet, dass es softwareseitig zwischen LokPilot 5 und LokSound 5 keine Unterschiede mehr gibt – mit Ausnahme des nicht vorhandenen Geräuschteils.
LokPilot 5 Decoder sind in H0 nunmehr als Quadprotokoll-Decoder mit DCC, Selectrix, Motorola® und M4 erhältlich oder – etwas preiswerter – als reine DCC Variante. Alle LokPilot 5 H0 Decoder verfügen über 10 (!) verstärkte Funktionsausgänge, um auch ambitionierte Umbauprojekte möglich zu machen. LokPilot 5 micro Decoder mit nur noch 8mmx7mm Grundfläche sind nun deutlich kleiner als bisher und besitzen dennoch mindestens 4 verstärkte und 2 Logiklevel/Servo-Ausgänge. Die Variante mit Next18 Schnittstelle ist mit 15mmx9mm etwas grösser, beherrscht aber erstmals neben DCC, Selectrix und Motorola® auch M4 und kann somit auch in kleinen Wechselstromloks zum Einsatz kommen.
LokPilot 5 Decoder werden in allen gängigen Schnittstellenversionen angeboten und immer als reine DCC oder Multiprotokollversion. Für jeden Einsatzzweck ist ein passender LokPilot 5 Decoder erhältlich.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 51831 - SwitchPilot 3 Plus, 8-fach Magnetartikeldecoder, DCC/MM, OLED, updatefähig, RETAIL verpackt
SwitchPilot 3 Plus Decoder sind für den stationären Einsatz an Ihrer Anlage optimiert und können herkömmliche Doppelspulen-Weichenantriebe, Lichtsignale, magnetische Entkuppler, Glühbirnchen oder
andere stationäre Verbrauchen schalten.
Um die bisher bei Magnetartikeldecodern eher umständliche Konfiguration zu erleichtern, verfügt der
SwitchPilot 3 Plus über ein innovatives Bedienkonzept, bestehend aus einem 4-zeiligen, beleuchteten
OLED-Display sowie drei Eingabetastern.
Betriebsarten:
Der SwitchPilot 3 Plus ist multiprotokollfähig und kann sowohl mit Zentralen nach dem Märklin® Motorola® System (z.B. 6021, Central Station® oder Mobile Station®) als auch DCC-fähigen Zentralen
verwendet werden. Die Konfiguration kann sowohl auf dem Hauptgleis als auch Programmiergleis
stattfinden. Dank RailCom® können CVs auch ausgelesen werden.
Funktionsweise:
Der SwitchPilot 3 Plus kann wahlweise direkt vom Digitalsystem oder einer externen Gleich- oder Wechselspannungsquelle versorgt werden. Er besitzt insgesamt 16 Transistorausgänge, welche in den 8 Ausgangspaaren 1 bis 8 gruppiert sind. Jedes Ausgangspaar beinhaltet zwei Ausgänge (OutA und OutB)
und kann individuell für den gewünschten Anwendungsfall konfiguriert werden:
Im Impulsbetrieb wird der Ausgang eingeschaltet, sobald ein Schaltbefehl empfangen wird. Da der
Ausgang automatisch wieder abschaltet, sobald eine im Decoder hinterlegte Zeit erreicht wurde, wird
ein Durchbrennen von Magnetartikeln verhindert.
Im Moment-Betrieb (K83-kompatibel) bleibt der Ausgang so lange aktiv, wie die Taste am Schaltpult
gedrückt wird. Diese Betriebsart eignet sich für Weichenantriebe mit Endabschaltung oder für Entkupplungsgleise.
Im Bistabilen Dauerbetrieb (k84-kompatibel) werden die beiden Ausgänge wechselseitig ein- und ausgeschaltet: Beim Drücken der ersten Taste (rot) am Bedienpult wird der Ausgang Out A eingeschaltet. Er
bleibt so lange aktiv, bis durch Drücken der zugeordneten Taste (grün) der Ausgang Out B der gleichen
Ausgangsgruppe aktiviert wird. Out A und Out B verhalten sich wie ein Wechselschalter.
Im Wechselblinker-Betrieb werden die Ausgänge Out A und Out B eines Ausgangspaares abwechselnd
mit einer einstellbaren Blinkfrequenz eingeschaltet. Der Wechselblinker wird mit dem Kommando „Gerade/Grün“ der zugeordneten Taste gestartet und mit dem Kommando „Abzweigend/Rot“ wieder
gestoppt.
Optional kann der Ausgang auch langsam auf- und abgeblendet werden (sog. „Zoom“ für GlühlampenSimulation).
Rückmeldung:
Da der SwitchPilot 3 Plus ist RailCom®-fähig ist, können alle Einstellungen auf Wunsch direkt im eingebauten Zustand ausgelesen und verändert werden. In Verbindung mit einer ECoS als idealer „Partnerin“ kann der SwitchPilot 3 Plus bei entsprechend vorbereiteten Weichenantrieben die tatsächliche
Weichenstellung erfassen und anzeigen. Endlich haben Sie die Gewissheit, dass Ihre Weiche korrekt
geschaltet hat!
Einstellen:
Der SwitchPilot 3 Plus kann flexibel entweder auf dem Programmiergleis mit DCC-Zentralen oder auf
dem Hauptgleis mit POM („Programming on Main“) eingestellt werden oder mittels RailCom® CVs
auch auslesen. Er lernt die Adressen auf Wunsch auch direkt über einen Programmiertaster. Am einfachsten ist die Einstellung freilich mit dem integrierten OLED-Displays sowie den drei Eingabetastern:
Alle (!) Einstellungen können damit direkt am Decoder überprüft und auf Wunsch verändert werden.
Eine „Programmierung“ mit Hilfe Ihrer Zentrale ist nicht erforderlich. Einfacher geht es wirklich nicht
mehr. Für Firmware-Updates kann der ESU LokProgrammer verwendet werden.
Schutz:
Wie bei unseren Lokdecodern sind auch die Ausgänge des SwitchPilot 3 Plus gegen Überlast weitgehend geschützt. Wir möchten, dass Sie möglichst lange Freude an Ihrem Decoder haben.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 50718 - Innenbeleuchtungs-Set mit Decoder, Einstiegs- und Schlusslicht, 264mm, teilbar, PowerPack Option, 13 LED, warm white, Spurweite: N, TT, H0
Digitales Innenbeleuchtungsset mit Decoder (warmweiss oder gelb)
Unsere bewährten Digital-Innenbeleuchtungssets mit konstanter Helligkeitselektronik für Personenwagen ab Spur N erfahren ab Ende 2025 ein umfangreiches Facelift: Mit 264mm sind sie nun 9mm länger, weil vorne und hinten jeweils eine (abtrennbare) LED für die Einstiegsbeleuchtung hinzu kommt. Der verbaute Digitaldecoder beherrscht nun neben DCC und Märklin® Motorola® jetzt auch RailComPlus® und kann nun ohne Einschränkungen auch auf anlogen AC- und DC-Anlagen eingesetzt werden. Die Fahrtrichtung wird hierbei korrekt erkannt. Das von den LokSound 5 und LokPilot 5 bekannte Funktion Mapping erlaubt nun auch bei den Innenbeleuchtungen umfangreiche Anpassungen an die individuellen Vorlieben.
Die Innenraumbeleuchtungen kommen wie gewohnt mit montiertem roten Schlusslicht. Bei Bedarf können an Lötpads weitere LEDs angeschlossen werden (3 Ausgänge sind jetzt vorhanden). Auch ein passender PowerPack Kondensator kann ergänzt werden.
Hinweis: Die bisherigen Innenbeleuchtungen sind in der Übergangszeit noch erhältlich, werden mit Erscheinen der neuen Generation zum Jahresende jedoch abgekündigt.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
E|MODELL 31029 - LX-U mit DCC Decoder - Warmweiß
Die bewährte LX-U gibt es ab sofort mit intergiertem
DCC-Decoder über CV programmierbar.
Universal für alle Wagentypen an 11 Trennstellen teilbar
16 LEDs in warmweiß zur gleichmäßigen Ausleuchtung
Dimmfunktion / einstellbare Helligkeit über Decoder (DCC mit CV) zur Anpassung an den Waggon und zur Begrenzung der Stromaufnahme
Einschaltverzögerung und Leuchtstoffröhreneffekt einstellbar
Stützkondensator (Flackerschutz) mit 200μF Gesamtkapazität integriert
Anschluss für fahrtrichtungsabhängige, steuerbare Wagenschlussleuchte (rot/weiß)
Separater Funktionsausgang (FX)
Stromaufnahme je nach eingestellter Helligkeit von 14mA (Stufe dunkel) bis 34mA (Stufe hell)
Für Digital- oder Analogspannung 5 bis 30V
Platinenmaße 275x8mm
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
Newmatik GmbH, Am Markt 1, DE-55619 Hennweiler, Telefon: 06752 9112-4, E-Mail: info@e-modell.de, Web: www.e-modell.de
ESU 51951 - Kabelsatz mit 6-poliger Buchse nach NEM 651, DCC Kabelfarben, 30cm Länge
Wenn die umzubauende Lok keine Digitalschnittstelle besitzt, Sie aber den Schnittstellenstecker des Decoders nicht abschneiden möchten, so helfen Ihnen unsere Kabelsätze 51950 bzw. 51951: Bauen Sie zuerst einen passenden Kabelbaum ein und stecken Sie dann den Decoder einfach ein. So digitalisieren die Profis!
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 58416 - LokSound 5 DCC/MM/SX/M4 "Leerdecoder", 6-pin NEM651, Retail, mit Lautsprecher 11x15mm, Spurweite: 0, H0
Der LokSound 5 ist das wichtigste Mitglied der LokSound Familie. Durch die Kombination aus Digitaldecoder und Soundmodul auf einer Leiterplatte erreichen wir Abmessungen von nur 30mm x15.5mm und kann somit in nahezu jede Loks der Spurweiten H0 und 0 eingebaut werden.
LokSound 5 Decoder werden mit allen gängigen Schnittstellen angeboten und kommen stets mit einem 11x15mm grossen „Zuckerwürfel“-Lautsprecher nebst Schallkapsel-Bausatz.
Betriebsarten:
Wie alle Familienmitglieder ist der LokSound5 ein echter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wie Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an.
Er beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister.
Motorola®-Anwender profitieren von bis zu 28 Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierung möglich.
Das M4-Protokoll gestattet eine automatische Anmeldung an mfx®-kompatiblen Zentralen.
Der LokSound 5 Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU Bremsbefehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen.
Der LokSound 5 Decoder kann auf analogen Gleich- und Wechselstrombahnen eingesetzt werden.
Sound:
Der LokSound 5 Decoder kann bis zu 10 Kanäle gleichzeitig wiedergeben. Jeder Kanal kann hierbei mit bis zu 16 Bit / 31250 kHz aufgelöst werden und bietet endlich HiFi-Qualität auf Ihrer Anlage. Es ist praktisch kein Unterschied zum Original mehr hörbar. Eine Class-D Audioendstufe mit bis zu 3W Ausgangsleistung steuert die Lautsprecher an, die zwischen 4 Ohm und 32 Ohm Impedanz haben dürfen. Der riesige 128 Mbit Soundspeicher sorgt für genügend Kapazität.
Alle Einzelgeräusche können individuell in der Lautstärke angepasst werden. Die superflexible Soundengine ohne starren Ablaufplan erlaubt die vorbildgenaue Simulation aller denkbaren Schienenfahrzeuge. Drei separat einstellbare Bremsfunktionen und zwei alternative Lastszenarien geben Ihnen die maximale Kontrolle über Ihre Fahrzeuge.
Funktionen:
Wir wissen, dass Sie Ihre Loks möglichst realistisch haben möchten. Daher haben wir den LokSound 5 mit Funktionsausgängen vollgepackt. Je nach Schnittstellenausführung bietet jeder LokSound 5 Decoder wenigstens 10 verstärkte Funktionsausgänge. Bei den Ausführungen mit PluX22 oder 21MTC-Interface kommen noch 4 Ausgänge zur Ansteuerung von Servos oder Logikpegel Ausgänge hinzu. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen.
Motorsteuerung:
Die Motorsteuerung des LokSound 5 wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – Das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokSound 5 Decoder liefert mit bis zu 1.5A Motorstrom genügend Saft auch für ältere Motoren.
Technische Daten:
- Betrieb unter DCC mit RailComPlus®, M4, Motorola® und Selectrix®
- 32 Funktionen schaltbar (abhängig von der Zentrale)
- 32-Bit-Prozessor
- Digitaler Class-„D“-Verstärker mit bis zu 3 W Leistung (LokSound 5 XL: 13 W)
- Jeder Kanal in 16-Bit-Auflösung und 31250 kHz Samplerate
- Geräuschspeicher mit 128 Mbit Kapazität
- Motorregelung mit 50 kHz Taktfrequenz
- RC-Servos und Susi-Module ansteuerbar
- 3 neue, individuell einstellbare Bremsregler
- Zweistufige Schwerlast-Simulation
- Updatefähig mit ESU-LokProgrammer
LokSound 5:
- Universal-Sound-Decoder für die Spurweiten H0 und Spur 0
- Motorstrom 1,5 A
- Je nach Schnittstelle bis zu 12 verstärkte Funktionsausgänge für Sonderfunktionen (Total: Bis zu 15 Ausgänge)
- 10 Soundkanäle gleichzeitig abspielbar
- Ab Werk mit 11x15-mm-„Zuckerwürfel“-Lautsprecher mit anpassbarem Schallkapsel-Set
- PowerPack-Speicherkondensator optional anschließbar
- Abmessungen: 30 mm x 15,5 mm, Höhe abhängig von Schnittstelle
Schnittstellen:
- 8-pin NEM 652
- PluxX22
- 6-pin NEM 651
- 21MTC
- 21MTC MKL
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 59612 - LokPilot 5 DCC/MM/SX/M4, PLUX22 NEM658, Retail, Spurweite H0 ,0
Alle LokPilot 5 Decoder wurden komplett neu entwickelt und teilen sich eine gemeinsame Software-Basis mit den LokSound 5 Decodern. Dies bedeutet, dass es softwareseitig zwischen LokPilot 5 und LokSound 5 keine Unterschiede mehr gibt – mit Ausnahme des nicht vorhandenen Geräuschteils.
LokPilot 5 Decoder sind in H0 nunmehr als Quadprotokoll-Decoder mit DCC, Selectrix, Motorola® und M4 erhältlich oder – etwas preiswerter – als reine DCC Variante. Alle LokPilot 5 H0 Decoder verfügen über 10 (!) verstärkte Funktionsausgänge, um auch ambitionierte Umbauprojekte möglich zu machen. LokPilot 5 micro Decoder mit nur noch 8mmx7mm Grundfläche sind nun deutlich kleiner als bisher und besitzen dennoch mindestens 4 verstärkte und 2 Logiklevel/Servo-Ausgänge. Die Variante mit Next18 Schnittstelle ist mit 15mmx9mm etwas grösser, beherrscht aber erstmals neben DCC, Selectrix und Motorola® auch M4 und kann somit auch in kleinen Wechselstromloks zum Einsatz kommen.
LokPilot 5 Decoder werden in allen gängigen Schnittstellenversionen angeboten und immer als reine DCC oder Multiprotokollversion. Für jeden Einsatzzweck ist ein passender LokPilot 5 Decoder erhältlich.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
Doehler & Haass DH10C-1-gen2 - Fahrzeugdecoder mit Flachbandkabel für NEM 651, - 2. Generation
Fahrzeugdecoder DH10C für SX1, SX2, DCC und MM
Unser bewährter Fahrzeugdecoder DH10C ist nun nach abgeschlossener Produktpflege in der 2. Generation erhältlich und bietet viele Vorteile:
- stark verkleinerte Maße (12,7 * 8,9 * 1,4 mm)
- höhere Gesamtbelastbarkeit und höherer Motorstrom (1,5 A)
- AUX3 und AUX4 als verstärkte Funktionsausgänge (1,0 A)
- AUX5 und AUX6 als unverstärkte Funktionsausgänge (alternativ zur SUSI-Schnittstelle)
- etwa fünffache Pufferkapazität (daher längere Kontaktstörungen ohne Datenverlust durchfahrbar)
Produkteigenschaften und Funktionen:
- Zum wahlweisen Betrieb mit konventionellem Gleichstrom-Fahrgerät, Digitalsystemen nach SelecTRIX 1 und 2 oder nach NMRA-Norm (DCC)
- Die Umschaltung zwischen Analog- und Digitalbetrieb erfolgt automatisch
- Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)
- SelecTRIX 1 31 Fahrstufen, 100 Adressen
- SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen
- DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
- Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten
- Verschiedene Regelvarianten zur optimalen Anpassung an den Motor
- Intern 127 Fahrstufen
- Einstellbare Motorfrequenz (niederfrequent, 16 kHz, 32 kHz)
- Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
- Licht- und Funktionsausgänge dimmbar und analog aktivierbar
- Rangiergang
- Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar
- Alle Funktionsausgänge frei programmierbar
- Temperaturschutz
- Resetfunktion für DCC und SX2
- Updatefähigkeit des Decoders
Spezifikationen:
- Fahrzeugdecoder 1,5 A
- Betriebsart SX1, SX2, DCC, MM, DC-analog
- Maße [mm] 12,7 * 8,9 * 1,4
- Gesamtbelastbarkeit 1,5 A
- Max. Motorstrom 1,5 A
- Max. Fahrspannung 30 V
- LV, LR (dimmbar) je 150 mA
- AUX1, AUX2 (dimmbar) je 300 mA
- AUX3, AUX4 je 1,0 A
- AUX5, AUX6 unverstärkt
- mit SUSI-Schnittstelle (wenn AUX5/AUX6 deaktiviert)
Lieferbare Produktausführungen:
- DH10C-0 ohne Anschlussdrähte,
- DH10C-1 mit Flachbandkabel für NEM 651,
- DH10C-2 mit Anschlusskabel für NEM 651,
- DH10C-3 mit 6 Anschlusslitzen und
- DH10C-4 für die 6-polige Schnittstelle
Durch die reduzierte Länge des Decoders können wir nun erstmals die neue Anschlussvariante DH10C-4 anbieten, welche eine sechspolige Stiftleiste direkt auf dem Decoder besitzt. Diese sollte künftig vorzugsweise für Modelle mit NEM 651-Schnittstelle genutzt werden. (Die Anschlussvariante DH10C-1 mit Flachbandkabel für Minitrix-Modelle bleibt selbstverständlich ebenfalls weiterhin im Programm.) Des Weiteren bieten wir die neue Anschlussvariante DH10C-2 an, welche über eine abgesetzte sechspolige Stiftleiste verfügt. Diese bietet sich für beispielsweise für Modelle an, bei denen der Einbauraum des Decoders nicht unmittelbar bei der Schnittstelle liegt.
Das Update (der Firmware-Download aus dem Internet ist kostenlos) ist im eingebauten Zustand des Decoders auf dem Gleis möglich (kein Öffnen des Fahrzeugs notwendig) und erfolgt entweder über die FCC-Digitalzentrale oder den Programmer. Falls keine entsprechende Hardware zur Verfügung steht, stellt die Firma Doehler & Haass auf Anfrage einen Programmer leihweise zur Verfügung.
Der Fahrzeugdecoder DH10C unterstützt das Bremsen mit asymmetrischer Digitalspannung (vier Dioden in Serie und eine Diode antiparallel, Lenz ABC), die Langsamfahrt (mit geeigneten Bremsmodulen) und die bidirektionale Kommunikation (Lokadressrückmeldung im DCC-Betrieb, RailCom®).
Für die SX1-Programmierung ist ein angeschlossenes SUSI-Soundmodul zu entfernen. Es reicht aus, die Versorgungsspannung (roter Draht) für die Zeit der SX1-Programmierung zu unterbrechen. Die SX2- bzw. DCC-Programmierung ist hiervon nicht betroffen.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
Doehler & Haass GmbH & Co. KG, Eichelhäherstraße 54, DE-81249 München, Telefon: 0049 (0)89 95 47 49 25, E-Mail: info@doehler-haass.de, Web: https://www.doehler-haass.de
ESU 54671 - PowerPack Mini, Energiespeicher für LokPilot V4.0 Familie, LokSound V4.0 Familie und LokSound 5 Familie, 1F/2.7V
Das neue ESU PowerPack Mini kann optional an alle ESU-Decoder der vierten Generation (sprich: LokPilot V4.0, LokPilot micro V4.0, LokSound Fx V4.0, LokSound V4.0, LokSound micro V4.0 oder LokSound V4.0 M4) und fünften Generation (LokSound 5 und LokSound 5 micro) angeschlossen werden und versorgt Ihre Lokomotive beim Überfahren von Dreckstellen und langen Weichenstraßen zuverlässig mit Energie.
Mit Hilfe seines Energiespeichers (mit 1 Farad Kapazität) werden sowohl die Geräusch- als auch die Licht- und Motorfunktionen gepuffert und sorgen so dafür, dass Ihre Modelle je nach Stromverbrauch bis zu 3 Sekunden ohne Strom weiterfahren können.
Das PowerPack Mini besitzt eine integrierte Ladeschaltung und wird vom Decoder kontrolliert. Es kann daher auch beim Programmieren in der Lok verbleiben. Der Ladestrom ist darüber hinaus begrenzt, um einer übermäßigen Belastung Ihres Boosters vorzubeugen, falls mehrere Modelle im Einsatz sind. Die Pufferzeit kann mittels einer CV decoderseitig beschränkt werden, damit rote Signale auch zu einem genauen Signalhalt führen.
Obwohl deutlich kleiner als sein Vorgänger, muss allerdings der Platzbedarf des PowerPack Mini von ca. 15.7 mm x 9.7 mm x 13 mm beim Einbau berücksichtigt werden. Zwischen Decoder und PowerPack Mini ist eine 3-polige Kabelverbindung erforderlich. Das Kabel ist am PowerPack Mini bereits angelötet, muss decoderseitig aber selbst verlötet werden.
Beachten Sie bitte, dass das PowerPack technisch bedingt in Analogbetrieb automatisch abschaltet: Eine Pufferung ist somit im Analogbetrieb nicht möglich.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 50710 - Innenbeleuchtung, PowerPack Energiespeicher, 0,22F, 2er Pack
Unsere Stromabnehmer (50707) sorgen für eine optimale Stromaufnahme an allen handelsüblichen Wagen und sind kinderleicht zu montieren: Einfach auf die Unterseite des Drehgestells kleben, und schon berühren die vorgespannten Radkontakte die Rückseite des Rades (Spurkranz). Weil jeder Stromabnehmer zwei Federbleche besitzt, reicht einer pro Achse. Geeignet für alle Achsabstände. Geeignet für H0 Gleich- und Wechselstrom oder N-Spur. Set mit 8 Stromabnehmern reicht für 8 Achsen.
Der neue PowerPack-Superkondensator kann an unsere Innenraumbeleuchtungen 50700, 50702, 50708 und 50709 angeschlossen werden, um ein Flackern bei schlechter Stromaufnahme zuverlässig zu verhindern. Im Gegensatz zu seinem Vorgänger liefert er die doppelte Kapazität (0.22F/5.5V) und ist dennoch kompakter.
Wichtig: Das PowerPack 50710 ist nur zum Einsatz mit den ESU Innenraumbeleuchtungen gedacht. Es kann nicht zur Pufferung von Decodern verwendet werden!
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 58419 - LokSound 5 «Leerdecoder zum Programmieren», 11x15mm LS, 21MTC, Spurweite: 0, H0
Der LokSound 5 ist das wichtigste Mitglied der LokSound Familie. Durch die Kombination aus Digitaldecoder und Soundmodul auf einer Leiterplatte erreichen wir Abmessungen von nur 30mm x15.5mm und kann somit in nahezu jede Loks der Spurweiten H0 und 0 eingebaut werden.
LokSound 5 Decoder werden mit allen gängigen Schnittstellen angeboten und kommen stets mit einem 11x15mm grossen „Zuckerwürfel“-Lautsprecher nebst Schallkapsel-Bausatz.
Betriebsarten:
Wie alle Familienmitglieder ist der LokSound5 ein echter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wie Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an.
Er beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister.
Motorola®-Anwender profitieren von bis zu 28 Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierung möglich.
Das M4-Protokoll gestattet eine automatische Anmeldung an mfx®-kompatiblen Zentralen.
Der LokSound 5 Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU Bremsbefehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen.
Der LokSound 5 Decoder kann auf analogen Gleich- und Wechselstrombahnen eingesetzt werden.
Sound:
Der LokSound 5 Decoder kann bis zu 10 Kanäle gleichzeitig wiedergeben. Jeder Kanal kann hierbei mit bis zu 16 Bit / 31250 kHz aufgelöst werden und bietet endlich HiFi-Qualität auf Ihrer Anlage. Es ist praktisch kein Unterschied zum Original mehr hörbar. Eine Class-D Audioendstufe mit bis zu 3W Ausgangsleistung steuert die Lautsprecher an, die zwischen 4 Ohm und 32 Ohm Impedanz haben dürfen. Der riesige 128 Mbit Soundspeicher sorgt für genügend Kapazität.
Alle Einzelgeräusche können individuell in der Lautstärke angepasst werden. Die superflexible Soundengine ohne starren Ablaufplan erlaubt die vorbildgenaue Simulation aller denkbaren Schienenfahrzeuge. Drei separat einstellbare Bremsfunktionen und zwei alternative Lastszenarien geben Ihnen die maximale Kontrolle über Ihre Fahrzeuge.
Funktionen:
Wir wissen, dass Sie Ihre Loks möglichst realistisch haben möchten. Daher haben wir den LokSound 5 mit Funktionsausgängen vollgepackt. Je nach Schnittstellenausführung bietet jeder LokSound 5 Decoder wenigstens 10 verstärkte Funktionsausgänge. Bei den Ausführungen mit PluX22 oder 21MTC-Interface kommen noch 4 Ausgänge zur Ansteuerung von Servos oder Logikpegel Ausgänge hinzu. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen.
Motorsteuerung:
Die Motorsteuerung des LokSound 5 wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – Das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokSound 5 Decoder liefert mit bis zu 1.5A Motorstrom genügend Saft auch für ältere Motoren.
Technische Daten:
- Betrieb unter DCC mit RailComPlus®, M4, Motorola® und Selectrix®
- 32 Funktionen schaltbar (abhängig von der Zentrale)
- 32-Bit-Prozessor
- Digitaler Class-„D“-Verstärker mit bis zu 3 W Leistung (LokSound 5 XL: 13 W)
- Jeder Kanal in 16-Bit-Auflösung und 31250 kHz Samplerate
- Geräuschspeicher mit 128 Mbit Kapazität
- Motorregelung mit 50 kHz Taktfrequenz
- RC-Servos und Susi-Module ansteuerbar
- 3 neue, individuell einstellbare Bremsregler
- Zweistufige Schwerlast-Simulation
- Updatefähig mit ESU-LokProgrammer
LokSound 5:
- Universal-Sound-Decoder für die Spurweiten H0 und Spur 0
- Motorstrom 1,5 A
- Je nach Schnittstelle bis zu 12 verstärkte Funktionsausgänge für Sonderfunktionen (Total: Bis zu 15 Ausgänge)
- 10 Soundkanäle gleichzeitig abspielbar
- Ab Werk mit 11x15-mm-„Zuckerwürfel“-Lautsprecher mit anpassbarem Schallkapsel-Set
- PowerPack-Speicherkondensator optional anschließbar
- Abmessungen: 30 mm x 15,5 mm, Höhe abhängig von Schnittstelle
Schnittstellen:
- 8-pin NEM 652
- PluxX22
- 6-pin NEM 651
- 21MTC
- 21MTC MKL
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 50343 - Lautsprecher 29mm x 65mm x 14mm, rechteckig, 4 Ohm, Bassreflex
Dieses Lautsprechermodul eignet sich für Modelle der Spurweiten 0 oder Spur 1. Sein eingebauter passiver Radiator ergibt in Verbindung mit dem verbauten Breitbandlautsprecher eine gute Basswiedergabe, ohne die Höhen und Mitten zu vernachlässigen. Besonders für Diesel- oder Dampfloks ist dieses Modul eine echte Alternative für denjenigen, der tiefe Bässe mag. Der Lautsprecher passt perfekt zu unseren LokSound 5 L oder LokSound 5 XL Decodern.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
Doehler & Haass DH10C-0-gen2 - Fahrzeugdecoder ohne Anschlussdrähte - 2. Generation
Fahrzeugdecoder DH10C für SX1, SX2, DCC und MM
Unser bewährter Fahrzeugdecoder DH10C ist nun nach abgeschlossener Produktpflege in der 2. Generation erhältlich und bietet viele Vorteile:
- stark verkleinerte Maße (12,7 * 8,9 * 1,4 mm)
- höhere Gesamtbelastbarkeit und höherer Motorstrom (1,5 A)
- AUX3 und AUX4 als verstärkte Funktionsausgänge (1,0 A)
- AUX5 und AUX6 als unverstärkte Funktionsausgänge (alternativ zur SUSI-Schnittstelle)
- etwa fünffache Pufferkapazität (daher längere Kontaktstörungen ohne Datenverlust durchfahrbar)
Produkteigenschaften und Funktionen:
- Zum wahlweisen Betrieb mit konventionellem Gleichstrom-Fahrgerät, Digitalsystemen nach SelecTRIX 1 und 2 oder nach NMRA-Norm (DCC)
- Die Umschaltung zwischen Analog- und Digitalbetrieb erfolgt automatisch
- Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)
- SelecTRIX 1 31 Fahrstufen, 100 Adressen
- SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen
- DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
- Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten
- Verschiedene Regelvarianten zur optimalen Anpassung an den Motor
- Intern 127 Fahrstufen
- Einstellbare Motorfrequenz (niederfrequent, 16 kHz, 32 kHz)
- Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
- Licht- und Funktionsausgänge dimmbar und analog aktivierbar
- Rangiergang
- Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar
- Alle Funktionsausgänge frei programmierbar
- Temperaturschutz
- Resetfunktion für DCC und SX2
- Updatefähigkeit des Decoders
Spezifikationen:
- Fahrzeugdecoder 1,5 A
- Betriebsart SX1, SX2, DCC, MM, DC-analog
- Maße [mm] 12,7 * 8,9 * 1,4
- Gesamtbelastbarkeit 1,5 A
- Max. Motorstrom 1,5 A
- Max. Fahrspannung 30 V
- LV, LR (dimmbar) je 150 mA
- AUX1, AUX2 (dimmbar) je 300 mA
- AUX3, AUX4 je 1,0 A
- AUX5, AUX6 unverstärkt
- mit SUSI-Schnittstelle (wenn AUX5/AUX6 deaktiviert)
Lieferbare Produktausführungen:
- DH10C-0 ohne Anschlussdrähte,
- DH10C-1 mit Flachbandkabel für NEM 651,
- DH10C-2 mit Anschlusskabel für NEM 651,
- DH10C-3 mit 6 Anschlusslitzen und
- DH10C-4 für die 6-polige Schnittstelle
Durch die reduzierte Länge des Decoders können wir nun erstmals die neue Anschlussvariante DH10C-4 anbieten, welche eine sechspolige Stiftleiste direkt auf dem Decoder besitzt. Diese sollte künftig vorzugsweise für Modelle mit NEM 651-Schnittstelle genutzt werden. (Die Anschlussvariante DH10C-1 mit Flachbandkabel für Minitrix-Modelle bleibt selbstverständlich ebenfalls weiterhin im Programm.) Des Weiteren bieten wir die neue Anschlussvariante DH10C-2 an, welche über eine abgesetzte sechspolige Stiftleiste verfügt. Diese bietet sich für beispielsweise für Modelle an, bei denen der Einbauraum des Decoders nicht unmittelbar bei der Schnittstelle liegt.
Das Update (der Firmware-Download aus dem Internet ist kostenlos) ist im eingebauten Zustand des Decoders auf dem Gleis möglich (kein Öffnen des Fahrzeugs notwendig) und erfolgt entweder über die FCC-Digitalzentrale oder den Programmer. Falls keine entsprechende Hardware zur Verfügung steht, stellt die Firma Doehler & Haass auf Anfrage einen Programmer leihweise zur Verfügung.
Der Fahrzeugdecoder DH10C unterstützt das Bremsen mit asymmetrischer Digitalspannung (vier Dioden in Serie und eine Diode antiparallel, Lenz ABC), die Langsamfahrt (mit geeigneten Bremsmodulen) und die bidirektionale Kommunikation (Lokadressrückmeldung im DCC-Betrieb, RailCom®).
Für die SX1-Programmierung ist ein angeschlossenes SUSI-Soundmodul zu entfernen. Es reicht aus, die Versorgungsspannung (roter Draht) für die Zeit der SX1-Programmierung zu unterbrechen. Die SX2- bzw. DCC-Programmierung ist hiervon nicht betroffen.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
Doehler & Haass GmbH & Co. KG, Eichelhäherstraße 54, DE-81249 München, Telefon: 0049 (0)89 95 47 49 25, E-Mail: info@doehler-haass.de, Web: https://www.doehler-haass.de
ESU 50707 - Innenbeleuchtung, Stromabnehmer (Radkontakt) für Waggons N / H0, 8er Set (ausreichend für 8 Achsen), Spurweite: N, TT, H0
Unsere Stromabnehmer (50707) sorgen für eine optimale Stromaufnahme an allen handelsüblichen Wagen und sind kinderleicht zu montieren: Einfach auf die Unterseite des Drehgestells kleben, und schon berühren die vorgespannten Radkontakte die Rückseite des Rades (Spurkranz). Weil jeder Stromabnehmer zwei Federbleche besitzt, reicht einer pro Achse. Geeignet für alle Achsabstände. Geeignet für H0 Gleich- und Wechselstrom oder N-Spur. Set mit 8 Stromabnehmern reicht für 8 Achsen.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
Littfinski DatenTechnik (LDT) 210213 - SA-DEC-4-DC-G - 4fach Schaltdecoder
S-DEC-4 für DCC ist mit 4 bistabilen Relais für einen Schaltstrom bis 4A ausgerüstet.
Bauform: als Fertiggerät im Gehäuse
Eigenschaften
Zum digitalen Ansteuern von:
Beleuchtung oder Motoren.
Verbrauchern bis 4A je Ausgang.
Hochstrom-Weichenantriebe mit Endabschaltung: z.B. Märklin Spur 1 Weichen- und Signalantrieben (ohne Belastung des Digitalstromkreises).
Den Schaltstrom für die 4 bistabilen Relais erhält der Decoder entweder aus dem Digitalstromkreis oder über seinen separaten Eingang direkt vom Wechselspannungsausgang (14 bis 18V~) eines Modellbahn-Transformators. Dies spart teuren Digitalstrom.
Einfacher und sicherer Anschluß der Spannungsversorgung und der Verbraucher über Schraubklemmen.
SA-DEC-4 ist ein 4fach Schaltdecoder mit selbstlernender Decoderadresse:
Sie betätigen lediglich die S-DEC-4-Programmiertaste und anschließend eine Taste auf dem Weichenstellpult oder geben einen Schaltbefehl über einen PC mit angeschlossenem INTERFACE und die Decoderadresse ist eingestellt.
Die Decoderadresse wird dauerhaft gespeichert, Sie können sie aber jederzeit durch Drücken der Programmiertaste ändern: Einfacher geht es nicht!
Als sofort einsatzbereites Fertigmodul, als Fertiggerät im Gehäuse oder als Bausatz auf 86*76 mm großer Leiterplatte mit vier Befestigungsbohrungen lieferbar.
Decoder aus der Digital-Profi-Serie lassen sich problemlos an Ihrer Digitalanlage betreiben, da sie kompatibel zum Märklin-Motorola bzw. zum DCC Standard sind.
Sie erhalten auf die Fertigmodule und Fertiggeräte 24 Monate Garantie.
Jedem Decoder SA-DEC-4 liegt eine ausführliche Bedienungs- bzw. Bauanleitung bei.
Die Decoder erhalten Sie als Bausatz (-B), als geprüftes Fertigmodul (-F) oder als geprüftes Fertiggerät im Gehäuse (-G).
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
Bühler electronic GmbH, Ulmenstraße 43, DE-15370 Fredersdorf, Telefon: +49 (0) 33439 / 867-0, E-Mail: littfinski@buehler-electronic.de, Web: www.ldt-infocenter.com
ESU 59610 - LokPilot 5 DCC/MM/SX/M4, 8-pin NEM652, Retail, Spurweite H0 ,0
Alle LokPilot 5 Decoder wurden komplett neu entwickelt und teilen sich eine gemeinsame Software-Basis mit den LokSound 5 Decodern. Dies bedeutet, dass es softwareseitig zwischen LokPilot 5 und LokSound 5 keine Unterschiede mehr gibt – mit Ausnahme des nicht vorhandenen Geräuschteils.
LokPilot 5 Decoder sind in H0 nunmehr als Quadprotokoll-Decoder mit DCC, Selectrix, Motorola® und M4 erhältlich oder – etwas preiswerter – als reine DCC Variante. Alle LokPilot 5 H0 Decoder verfügen über 10 (!) verstärkte Funktionsausgänge, um auch ambitionierte Umbauprojekte möglich zu machen. LokPilot 5 micro Decoder mit nur noch 8mmx7mm Grundfläche sind nun deutlich kleiner als bisher und besitzen dennoch mindestens 4 verstärkte und 2 Logiklevel/Servo-Ausgänge. Die Variante mit Next18 Schnittstelle ist mit 15mmx9mm etwas grösser, beherrscht aber erstmals neben DCC, Selectrix und Motorola® auch M4 und kann somit auch in kleinen Wechselstromloks zum Einsatz kommen.
LokPilot 5 Decoder werden in allen gängigen Schnittstellenversionen angeboten und immer als reine DCC oder Multiprotokollversion. Für jeden Einsatzzweck ist ein passender LokPilot 5 Decoder erhältlich.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 59820 - LokPilot 5 micro DCC, 8-pin NEM652, Retail, Spurweite N, TT
Alle LokPilot 5 Decoder wurden komplett neu entwickelt und teilen sich eine gemeinsame Software-Basis mit den LokSound 5 Decodern. Dies bedeutet, dass es softwareseitig zwischen LokPilot 5 und LokSound 5 keine Unterschiede mehr gibt – mit Ausnahme des nicht vorhandenen Geräuschteils.
LokPilot 5 Decoder sind in H0 nunmehr als Quadprotokoll-Decoder mit DCC, Selectrix, Motorola® und M4 erhältlich oder – etwas preiswerter – als reine DCC Variante. Alle LokPilot 5 H0 Decoder verfügen über 10 (!) verstärkte Funktionsausgänge, um auch ambitionierte Umbauprojekte möglich zu machen. LokPilot 5 micro Decoder mit nur noch 8mmx7mm Grundfläche sind nun deutlich kleiner als bisher und besitzen dennoch mindestens 4 verstärkte und 2 Logiklevel/Servo-Ausgänge. Die Variante mit Next18 Schnittstelle ist mit 15mmx9mm etwas grösser, beherrscht aber erstmals neben DCC, Selectrix und Motorola® auch M4 und kann somit auch in kleinen Wechselstromloks zum Einsatz kommen.
LokPilot 5 Decoder werden in allen gängigen Schnittstellenversionen angeboten und immer als reine DCC oder Multiprotokollversion. Für jeden Einsatzzweck ist ein passender LokPilot 5 Decoder erhältlich.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 51950 - Kabelsatz mit 8-poliger Buchse nach NEM 652, DCC Kabelfarben, 30cm Länge
Wenn die umzubauende Lok keine Digitalschnittstelle besitzt, Sie aber den Schnittstellenstecker des Decoders nicht abschneiden möchten, so helfen Ihnen unsere Kabelsätze 51950 bzw. 51951: Bauen Sie zuerst einen passenden Kabelbaum ein und stecken Sie dann den Decoder einfach ein. So digitalisieren die Profis!
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 50700 - Innenbeleuchtungs-Set mit Schlusslicht, 255mm, teilbar, PowerPack Option, 11 LED, warm white, Spurweite: N, TT, H0
Für die Spurweiten N, TT und H0 sind die 255mm langen, 9mm schlanken LED-Beleuchtungen mit 11 LEDs gedacht. Es sind zwei Ausführungen erhältlich: Neben einer Ausführung mit warmweißen (50700) gibt es auch eine Platine mit gelben LEDs (50702), damit die Lichtfarbe stets zu Ihren vorhandenen Waggons passt. Wie bei den ESU Innenbeleuchtungen üblich, bleibt die mittels eines Potentiometers einstellbare Helligkeit dank eingebauter Konstantspannungsversorgung unabhängig von der Schienenspannung konstant. Um ein Flackern zu vermeiden, kann auf Wunsch ein PowerPack angeschlossen werden.
Die Beleuchtungsplatine kann individuell gekürzt und an die Wagenlänge angepasst werden. Sie wird mit einem roten Schlußlicht geliefert. Der Anschluss eines ESU Funktionsdecoders (z.B. LokPilot Fx V4.0) ist vorgesehen.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 51801 - SwitchPilot Extension, 4xRelaisausgang, Erweiterung für SwitchPilot V1.0
Technische Daten:
Betriebsarten:
- NMRA/DCC „Accessory Decoder“ kompatibel. Motorola® mit bis zu 127 Adressen. K83 kompatibel.Versorgung durch die Digitalzentrale oder separaten Gleich- oder Wechselspannungstransformator bis 18V AC.
Transistorausgänge:
- 8 Transistorausgänge, je mit 1,5 (2,0A) Belastbar in 4 Doppelgruppen angeordnet.Ausgänge gegen Kurzschluss und Überlast geschützt.Schaltdauer jedes Ausgangs von 0,1s bis 1,0 s oder Dauerbetrieb einstellbar. Optional Blinklichtbetrieb
Servoausgänge:
- 2 Servoausgänge für RC-Servos (Graupner® JR® oder Futaba® kompatibel), 1,0ms bis 2,0mS Impulsdauer, positiv. Drehgeschwindigkeit und Endlagen jeweils separat einstellbar.
Rückmelder:
- 8 Rückmelder für Weichenendstellung, kann an ECoS angezeigt werden. RailCom® Sender für Rücksendung der Daten an die Digitalzentrale
Update:
- Firmwareupdatefähig mit ESU LokProgrammer
Dimensionen:
- 86mm x 86mm x 25mm
Lieferumfang:
- SwitchPilot 51820, Ausführliche Bedienungsanleitung
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
Littfinski DatenTechnik (LDT) 700503 - KSM-SG-G - Kehrschleifenmodul für Digitalbetrieb (alle Formate). Die Umpolung der Kehrschleife erfolgt kurzschlussfrei über Sensorgleise., Bauform: als Fertiggerät im Gehäuse:
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
Bühler electronic GmbH, Ulmenstraße 43, DE-15370 Fredersdorf, Telefon: +49 (0) 33439 / 867-0, E-Mail: littfinski@buehler-electronic.de, Web: www.ldt-infocenter.com
ESU 58315 - LokSound 5 L DCC/MM/SX/M4 "Leerdecoder", Stiftleiste mit Adapter, Retail, Spurweite: 0
Der LokSound 5 L findet seinen Platz überall dort, wo der LokSound 5 leistungsmäßig nicht mehr „passt“. Dies sind idealerweise Fahrzeuge der Nenngröße 0, aber auch kleinere Spur 1 Fahrzeuge sind für den LokSound 5 L kein Problem. Trotz seiner kompakten Abmessungen von nur 50,8 mm x 25.4 mm x 14 mm ist er mit einem Dual-Lautsprecherausgang und integriertem PowerPack ausgestattet.
Der Loksound 5 L ist immer mit Stiftleisten ausgestattet und wird ab Werk mit einer Adapterplatine geliefert, die über Lötanschlusspunkte verfügt.
Betriebsarten:
Wie alle Familienmitglieder ist auch der LokSound 5 L ein echter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wie Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an.
Er beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister.
Motorola®-Anwender profitieren von bis zu 28 Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierung möglich.
Das M4-Protokoll gestattet eine automatische Anmeldung an mfx®-kompatiblen Zentralen.
Der LokSound 5 L Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU Bremsbefehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen.
Der LokSound 5 L Decoder kann auf analogen Gleich- und Wechselstrombahnen eingesetzt werden.
Sound:
Der LokSound 5 L Decoder kann bis zu 10 Kanäle gleichzeitig wiedergeben. Jeder Kanal kann hierbei mit bis zu 16 Bit / 31250 kHz aufgelöst werden und bietet endlich HiFi-Qualität auf Ihrer Anlage. Es ist praktisch kein Unterschied zum Original mehr hörbar. Eine Doppel Class-D Audioendstufe mit bis zu zwei mal 3W Ausgangsleistung steuert die Lautsprecher an, die zwischen 4 Ohm und 32 Ohm Impedanz haben dürfen. Der riesige 128 Mbit Soundspeicher sorgt für genügend Kapazität.
Alle Einzelgeräusche können individuell in der Lautstärke angepasst werden. Die superflexible Soundengine ohne starren Ablaufplan erlaubt die vorbildgenaue Simulation aller denkbaren Schienenfahrzeuge. Drei separat einstellbare Bremsfunktionen und zwei alternative Lastszenarien geben Ihnen die maximale Kontrolle über Ihre Fahrzeuge.
Funktionen:
Jeder LokSound 5 L Decoder wartet mit 11 verstärkten Funktionsausgängen auf. Daneben sind noch 6 weitere Logikpegel-Ausgänge vorhanden, die auf Wunsch auch (2 Stück) RC-Servos oder SUSI-Erweiterungsmodule ansteuern können. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen. 4 Sensoreingänge können auf Wunsch Funktionen auslösen.
Motorsteuerung:
Die Motorsteuerung des LokSound 5 L wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – Das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokSound 5 LDecoder liefert mit bis zu 3.0A Motorstrom genügend Saft.
Technische Daten:
- Betrieb unter DCC mit RailComPlus®, M4, Motorola® und Selectrix®
- 32 Funktionen schaltbar (abhängig von der Zentrale)
- 32-Bit-Prozessor
- Digitaler Class-„D“-Verstärker mit bis zu 3 W Leistung (LokSound 5 XL: 13 W)
- Jeder Kanal in 16-Bit-Auflösung und 31250 kHz Samplerate
- Geräuschspeicher mit 128 Mbit Kapazität
- Motorregelung mit 50 kHz Taktfrequenz
- RC-Servos und Susi-Module ansteuerbar
- 3 neue, individuell einstellbare Bremsregler
- Zweistufige Schwerlast-Simulation
- Updatefähig mit ESU-LokProgrammer
LokSound 5 L:
- Für die Baugrößen 0 und I
- Motorstrom 3 A
- 11 verstärkte Ausgänge für Sonderfunktionen (Total: 17 Ausgänge)
- Anschlussmöglichkeit für 2 RC-Servos
- Doppelendstufe zur Ansteuerung von 2 Lautsprechern
- PowerPack-Speicherkondensator serienmäßig
- Abmessungen: 50,8 mm x 25.4 mm x 14 mm
Schnittstelle:
- Stiftleiste mit Adapter
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu

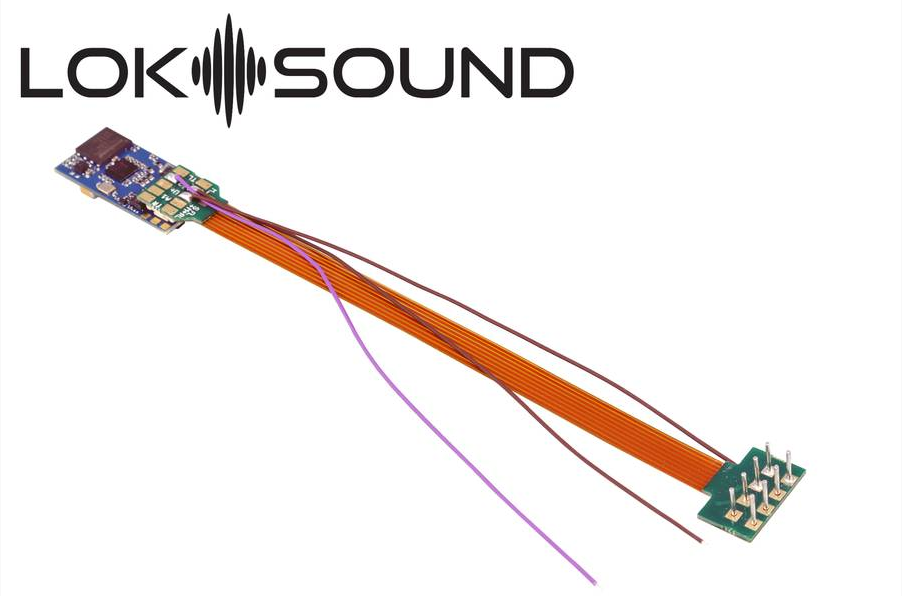

ESU 58818 - LokSound 5 micro DCC/MM/SX/M4 "Leerdecoder", Next18, mit Lautsprecher 11x15mm, Spurweite: N, TT, H0
Der Decoder:
Der LokSound 5 micro ist ein „kleines Wunder“: Mit nur 21mmx10mm Grundfläche ist er der mit Abstand kleinste LokSound Decoder, den wir je gebaut haben. Somit sollte er in alle Fahrzeuge der Nenngrößen N und TT, aber auch in kleinen H0 Fahrzeugen seinen Einsatz finden. LokSound 5 micro Decoder haben stets eine Next18 Schnittstelle und werden mit Adaptersteckern für allen gängigen Schnittstellen angeboten. Ein 11x15mm grosser „Zuckerwürfel“-Lautsprecher nebst Schallkapsel-Bausatz ist ebenfalls immer dabei.
Betriebsarten
Auch der LokSound 5 micro ein echter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wie Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an.
Er beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister.
Motorola®-Anwender profitieren von bis zu 28 Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierung möglich.
Das M4-Protokoll gestattet eine automatische Anmeldung an mfx®-kompatiblen Zentralen.
Der LokSound 5 micro Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU Bremsbefehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen.
Der LokSound 5 micro Decoder kann auf analogen Gleich- und Wechselstrombahnen (!) eingesetzt werden.
Sound
Der LokSound 5 micro Decoder kann bis zu 10 Kanäle gleichzeitig wiedergeben. Jeder Kanal kann hierbei mit bis zu 16 Bit / 31250 kHz aufgelöst werden und bietet endlich HiFi-Qualität auf Ihrer Anlage. Es ist praktisch kein Unterschied zum Original mehr hörbar. Eine Class-D Audioendstufe mit bis zu 3W Ausgangsleistung steuert die Lautsprecher an, die zwischen 4 Ohm und 32 Ohm Impedanz haben dürfen. Der riesige 128 Mbit Soundspeicher sorgt für genügend Kapazität.
Alle Einzelgeräusche können individuell in der Lautstärke angepasst werden. Die superflexible Soundengine ohne starren Ablaufplan erlaubt die vorbildgenaue Simulation aller denkbaren Schienenfahrzeuge. Drei separat einstellbare Bremsfunktionen und zwei alternative Lastszenarien geben Ihnen die maximale Kontrolle über Ihre Fahrzeuge.
Funktionen
Trotz seiner geringen Baugröße besitzt der LokSound 5 micro wenigstens 6 verstärkte Funktionsausgänge sowie einen Logikpegelausgang. Auf der Next18 Schnittstelle sind zwei weitere Logikpegelausgänge vorhanden, die alternativ RC-Servos steuern können. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen.
Motorsteuerung
Die Motorsteuerung des LokSound 5 wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – Das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokSound 5 Decoder liefert mit bis zu 0.75A Motorstrom genügend Saft für alle angedachten Einsatz-Szenarien.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 51993 - Adapterkabel, 18-pol. Next18-Buchse auf offene Litzen, 88mm, mit Schrumpfschlach
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 50342 - Lautsprecher 9mm x 16mm x 3.0mm, rechteckig, 8 Ohm, mit Schallkapsel, 0.5W
Dieser Rechtecklautsprecher ist mit 9mm Breite schlank genug, um auch in kleinen H0- oder N-Spur-Modellen seinen Einbauplatz zu finden. Trotz seiner geringen Dimensionen sind Lautstärke und Klangbild erstaunlich ausgewogen. Der Lautsprecher wird mit einer passenden Schallkapsel geliefert und ist eine echte Alternative überall dort, wo ein größerer Lautsprecher keinen Platz findet.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 50348 - Lautsprecher 18mm x 35mm x 11mm, rechteckig, 4 Ohm, Passive Rad.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 51960 - Permanentmagnet wie Nr. 220560, für Anker 217450, D=24.5mm, für Motorschilder 216730, 211990, 228500
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 51805 - Servoantrieb, Präzisions-Miniaturservo, Metallgetriebe, mit Microcontroller, 30cm Kabelbaum, Befestigungsmaterial, RETAIL
ESU darf dem ambitionierten Modellbahner heute noch einen weiteren, neu entwickelten Servoantrieb vorstellen.
Der Präzisions-Servoantrieb Metall wendet sich an Modellbahner, welche ein kraftvolles Servo mit Metallgetiebe suchen. Dank des Metallgetriebes „drückt“ dieser Antrieb nahezu doppelt so hohe Lasten (1,8kg) wie sein Bruder mit Kunststoffgetriebe. Überdies empfiehlt sich dieser Antrieb überall dort, wo Stöße und Schläge hohe mechanische Anforderungen an den Antrieb gestellt werden, es auf die Geräuschentwicklung aber nicht so ankommt.
Bei gleichen Abmessungen wie der Präzisions-Servoantrieb besitzt auch die Metall-Getriebeausführung die neue, mikroprozessorgesteuerte Ansteuerelektronik für präzises, feinfühliges Anfahren der Soll-Position. Die Impulsunterdrückung sorgt auch hier dafür, dass beim Einschalten der Anlage nichts „zuckt“ und die 30cm langen Anschlusskabel sorgen für leichteres Verkabeln.
Auch der Präzisions-Servoantrieb Metall wird mit dem erprobten, innovativen Zubehör nebst Servohalterung und Stelldrähten geliefert.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 58513 - LokSound 5 XL DCC/MM/SX/M4 "Leerdecoder", Schraubklemmen, Retail, Spurweite G, I
Der LokSound 5 XL Decoder ist ein richtig großer „Brocken“. Das muss er auch sein, denn er ist für den Einsatz in Gartenbahn- oder Spur 1-Loks vorgesehen. Sein integriertes, leistungsmäßig angepasstes PowerPack sorgt für sicheren Betrieb auch auf dreckigen Schienen.
Der LokSound 5 XL misst 51mm x 40 mm und wird von uns in zwei Varianten geliefert: Neben einer Variante mit robusten Schraubanschlussklemmen für einen nachträglichen Einbau auch in ältere Modelle gibt es eine Version mit Stiftleisten. Dieser Decoder passt in alle Loks, in denen ein älterer LokSound XL Decoder verbaut war.
Betriebsarten:
Wie alle Familienmitglieder ist auch der LokSound 5 XL ein echter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wie Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an. Die LGB®-Kettensteuerung kann mit älteren LGB®-Steuerungen die Funktionstasten korrekt auslösen.
Der Decoder beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister.
Motorola®-Anwender profitieren von bis zu 28 Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierung möglich.
Das M4-Protokoll gestattet eine automatische Anmeldung an mfx®-kompatiblen Zentralen.
Der LokSound 5 XL Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU Bremsbefehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen.
Der LokSound 5 XL Decoder kann auf analogen Gleich- und Wechselstrombahnen eingesetzt werden.
Sound:
Der LokSound 5 XL Decoder kann bis zu 10 Kanäle gleichzeitig wiedergeben. Jeder Kanal kann hierbei mit bis zu 16 Bit / 31250 kHz aufgelöst werden und bietet endlich HiFi-Qualität auf Ihrer Anlage. Es ist praktisch kein Unterschied zum Original mehr hörbar. Eine Doppel Class-D Audioendstufe mit bis zu zwei mal 6W Ausgangsleistung steuert die Lautsprecher an, die zwischen 4 Ohm und 32 Ohm Impedanz haben dürfen. Die Laustärke kann mit zwei optionalen Potentiometern getrennt geregelt werden. Der riesige 128 Mbit Soundspeicher sorgt für genügend Kapazität.
Alle Einzelgeräusche können individuell in der Lautstärke angepasst werden. Die superflexible Soundengine ohne starren Ablaufplan erlaubt die vorbildgenaue Simulation aller denkbaren Schienenfahrzeuge. Drei separat einstellbare Bremsfunktionen und zwei alternative Lastszenarien geben Ihnen die maximale Kontrolle über Ihre Fahrzeuge.
Funktionen:
Jeder LokSound 5 XL Decoder ist mit 12 verstärkten Funktionsausgängen ausgestattet. Daneben sind noch 7 weitere Logikpegel-Ausgänge vorhanden, die auf Wunsch auch (4 Stück) RC-Servos sowie SUSI-Erweiterungsmodule ansteuern können. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen. 3 Sensoreingänge können auf Wunsch Funktionen auslösen.
Motorsteuerung:
Die Motorsteuerung des LokSound 5 XL wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – Das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokSound 5 XL Decoder liefert mit bis zu 5.0A (Dauerstrom: 4.0A) Motorstrom genügend Saft auch für PIKO® G-Spur Loks sowie zweimotorige Loks mit Bühler®- oder Mabuchi®-Motor.
Technische Daten:
- Betrieb unter DCC mit RailComPlus®, M4, Motorola® und Selectrix®
- 32 Funktionen schaltbar (abhängig von der Zentrale)
- 32-Bit-Prozessor
- Digitaler Class-„D“-Verstärker mit bis zu 3 W Leistung (LokSound 5 XL: 13 W)
- Jeder Kanal in 16-Bit-Auflösung und 31250 kHz Samplerate
- Geräuschspeicher mit 128 Mbit Kapazität
- Motorregelung mit 50 kHz Taktfrequenz
- RC-Servos und Susi-Module ansteuerbar
- 3 neue, individuell einstellbare Bremsregler
- Zweistufige Schwerlast-Simulation
- Updatefähig mit ESU-LokProgrammer
LokSound 5 XL:
- Für die Großen Spurweiten 1 und G
- Motorstrom 5 A
- 12 verstärkte Ausgänge für Sonderfunktionen (Total: 19 Ausgänge)
- 4 zusätzliche Anschlüsse für RC-Servos
- Doppelendstufe zur Ansteuerung von 2 Lautsprechern
- PowerPack-Speicherkondensator serienmäßig
- Schnittstellen Stiftleiste oder Schraubklemmen
- Abmessungen: 51 mm x 40 mm
Schnittstellen:
- Schraubklemmen
- Stiftleisten
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 59826 - LokPilot 5 micro DCC, 6-pin NEM651, Retail, Spurweite N, TT
Alle LokPilot 5 Decoder wurden komplett neu entwickelt und teilen sich eine gemeinsame Software-Basis mit den LokSound 5 Decodern. Dies bedeutet, dass es softwareseitig zwischen LokPilot 5 und LokSound 5 keine Unterschiede mehr gibt – mit Ausnahme des nicht vorhandenen Geräuschteils.
LokPilot 5 Decoder sind in H0 nunmehr als Quadprotokoll-Decoder mit DCC, Selectrix, Motorola® und M4 erhältlich oder – etwas preiswerter – als reine DCC Variante. Alle LokPilot 5 H0 Decoder verfügen über 10 (!) verstärkte Funktionsausgänge, um auch ambitionierte Umbauprojekte möglich zu machen. LokPilot 5 micro Decoder mit nur noch 8mmx7mm Grundfläche sind nun deutlich kleiner als bisher und besitzen dennoch mindestens 4 verstärkte und 2 Logiklevel/Servo-Ausgänge. Die Variante mit Next18 Schnittstelle ist mit 15mmx9mm etwas grösser, beherrscht aber erstmals neben DCC, Selectrix und Motorola® auch M4 und kann somit auch in kleinen Wechselstromloks zum Einsatz kommen.
LokPilot 5 Decoder werden in allen gängigen Schnittstellenversionen angeboten und immer als reine DCC oder Multiprotokollversion. Für jeden Einsatzzweck ist ein passender LokPilot 5 Decoder erhältlich.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
Doehler & Haass PD05A-4 Gen2 - Nano-Lokdecoder PD05A für SX1, SX2 und DCC - Für die 6-polige Schnittstelle (empfohlen für NEM 651)
Produkteigenschaften und Funktionen
- Zum wahlweisen Betrieb mit Digitalsystemen nach SelecTRIX 1 und 2 oder nach DCC-Format
- Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)
- SelecTRIX 1 31 Fahrstufen, 100 Adressen
- SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen
- DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
- Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten
- Verschiedene Regelvarianten zur optimalen Anpassung an den Motor
- Intern 127 Fahrstufen
- Einstellbare Motorfrequenz (16 kHz, 32 kHz)
- Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
- Lichtausgänge dimmbar
- Rangiergang
- Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar
- Alle Funktionsausgänge frei programmierbar
- Temperaturschutz
- Resetfunktion für DCC und SX2
- Updatefähigkeit des Decoders
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
Doehler & Haass GmbH & Co. KG, Eichelhäherstraße 54, DE-81249 München, Telefon: 0049 (0)89 95 47 49 25, E-Mail: info@doehler-haass.de, Web: https://www.doehler-haass.de
ESU 58925 - LokSound 5 Nano DCC "Leerdecoder", E24 interface, Retail, mit Lautsprecher 11x15mm, Spurweite: N, TT
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
E|MODELL 31017 - LX-U mit Potentiometer - Gelb
Universal für alle Wagentypen an 11 Trennstellen teilbar
16 LEDs in gelb
Dimmfunktion / einstellbare Helligkeit über Potentiometer
Stützkondensator (Flackerschutz) mit 300μF Gesamtkapazität integriert
Auch geeignet für festgekoppelte Doppelwagen / Umbauwagen (z.B. Märklin® 43172, 43182, 43192, 00770)
Anschlussmöglichkeit für Wagenschlussleuchten
Geringer Stromverbrauch und geringe Wärmeentwicklung
Leuchtet ab 5V, konstante Helligkeit ab 6,5V
Stromaufnahme je nach eingestellter Helligkeit 30mA normale Helligkeit), 45mA (volle Helligkeit)
Für Digital- oder Analogspannung 5 bis 30V
Platinenmaße 275x8mm
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
Newmatik GmbH, Am Markt 1, DE-55619 Hennweiler, Telefon: 06752 9112-4, E-Mail: info@e-modell.de, Web: www.e-modell.de
ESU 53451 - LokProgrammer Set: LokProgrammer, Netzteil 240V Euro, Serielles Kabel, Anleitung, CD, USB Adapter
Wollen Sie die Geräusch-Kulisse Ihrer Lieblings-Lokomotive auf Ihrer Modellbahn erleben? Mit dem ESU LokProgrammer kein Problem! Einzige Voraussetzung: Ein PC mit Soundkarte, serieller Schnittstelle (bzw. USB) und Windows (Windows XP, 7, 8, 8.1, 10). Nehmen Sie einfach die Originalgeräusche Ihrer Lokomotive auf, und bearbeiten Sie sie dann am Computer nach.
Auch die Einstellungen aller ESU Decoder - also alle LokSound-Decoder und LokPilot - , können mit Hilfe des LokProgrammers ganz nach Ihrem Wunsch verändert werden - damit Ihrem persönlichen Eisenbahn-Feeling nichts mehr im Wege steht. Dank der grafischen Benutzeroberfläche von Windows gelingt die optimale Anpassung des Decoders auch ohne Programmier-Erfahrung. Nie war die Anpassung eines Digital-Decoders so einfach!
Was kann der LokProgrammer?
- Verändern des auf dem LokSound-Modul gespeicherten Sounds
- Einstellen / Ändern sämtlicher Digital-Parameter des LokSound-Decoders wie Lokadresse, Anfahrtsbeschleunigung, Höchstgeschwindigkeit, Bremsverzögerung, Lampenhelligkeit u.v.m. Dabei können alle Optionen komfortabel mit der Maus am PC eingestellt werden - keine mühsame Eingabe von CVs (Konfigurationsvariablen) am Steuergerät!
- Geräuschdaten neu zusammenstellen und auf den LokSound-Decoder übertragen. Dabei sind alle Geräusche verwendbar, die Sie auf die Festplatte Ihres PCs laden können
- Geräusche können verschiedenen Ereignissen zugeordnet werden
- Auslösen von Zusatzgeräuschen über die Funktionstasten
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 51967 - Adapterlokplatine für die Verwendung mit LokSound V3.5/V4.0, LokPilot V3.0/V4.0 mit 21MTC-Schnittstelle
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 51968 - Adapterlokplatine L-Form wie 6090x, mit AUX3+AUX4, für LokSound V3.5/V4.0, LokPilot V3.0/V4.0 mit 21MTC-Schnittstelle
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 50094 - ECoSDetector Rückmeldemodul, 16 Dig. Eingänge, davon 4 RailCom Rückmelder. Für 2-Leiter- oder 3-Leiterbetrieb, Optokoppler
Stromfühler
Der ECoSDetector kann 16 Gleisabschnitte überwachen Die Eingänge lassen sich per Steckbrücke einzeln umschalten zwischen Schalteingang (Masseeingang) oder Stromfühler. Der ECoSDetector ist also universell auf allen Gleissystemen verwendbar und somit die erste Wahl für alle 2-Leiterfahrer. Da die Eingänge, in denen jeweils maximal 3A Strom fließen dürfen, in zwei Gruppen separat voneinander mit Strom versorgt werden können, kann jeder ECoSDetector bis zu zwei Booster-Stromkreise abdecken. Optokoppler sorgen für eine zuverlässige Erkennung.
Zugnummernerkennung
Neben den konventionellen Gleisbesetztmeldern ist der ECoSDetector darüber hinaus in der Lage, vier der 16 Gleisabschnitte besonders zu überwachen: Mit Hilfe der RailCom®-Technik („local detector“) kann auf diesen Abschnitten nicht nur herausgefunden werden, ob sich ein Zug darauf befindet, sondern sogar, welcher Zug genau es ist (Zugnummernerkennung). Hierzu benötigen Sie freilich Railcom®-fähige Lokdecoder.
Clever
Die Kenntnis, welcher Zug genau sich auf einem Abschnitt befindet, führt in Verbindung mit dem Fahrstraßenmodul der ECoS zu neuen Funktionen: So können beispielsweise automatisch die Schranken eines Bahnüberganges gesenkt werden, oder die Züge suchen sich im Schattenbahnhof ein freies Gleis. Hierbei sind die Schalteingänge oder Gleisbesetztmelder elektronisch „entprellt“, um auch bei unzuverlässigem Kontakt oder stark verschmutzten Schienen eine zuverlässige Rückmeldung zu gewähren.
ECoSlink-Anschluss
Jeder ECoSDetector wird direkt über den ECoSlink-Bus mit der Zentrale verbunden. Geeignet sind neben allen ECoS Zentralen auch alle Central Station® Reloaded mit Update von ESU. Die galvanische Trennung von Bussystem und Zentrale sorgt hierbei für höchste Betriebssicherheit und sichere Übertragung zur Zentrale. An der Zentrale werden alle ECoSDetector automatisch erkannt und in den Betriebsablauf eingebunden. Die Konfiguration der Geräte erfolgt hierbei komfortabel und bequem direkt an der Zentrale und kann auch nach dem Einbau durchgeführt werden.
Zukunft eingebaut
Die Betriebssoftware jedes ECoSDetector kann bei Bedarf aktualisiert und um zusätzliche Funktionen erweitert werden: Das hierfür erforderliche „Update“ erfolgt bei Bedarf vollautomatisch durch die Zentrale. Auf diese Weise ist Ihr ECoSDetector stets auf dem aktuellen Stand der Technik.
Technische Daten:
Betriebsarten:
- Direkter Busanschluss an ECoSlink. Betrieb mit ECoS oder Central Station Reloaded V3.0.0. möglich.
Rückmelder:
- 16 Rückmelder
- Konfigurierbar über Steckbrücken als digitale Eingänge (z.B. für Schaltgleise oder Reedkontakte) oder als Gleisbesetztmelder (Stromfühler).
- Galvanische Trennung der Rückmelder von der Zentrale
- Maximal 3A Strombelastung pro Rückmeldeeingang
RailCom®:
- 4 der 16 Rückmelder auf Wunsch als RailCom Rückmelder ("local detector") konfigurierbar. Erkennung der Lokadresse
Dimensionen:
- 86mm x 86mm x 25mm
Lieferumfang:
- ECoSDetector Rückmeldemodul, Anschlussklemmen, ECoSlink Busanschlusskabel, ausführliche Anleitung
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 51940 - Hochflexibles Kabel, Durchmesser 0.5mm, AWG36, 2A, 10m Wickel, Farbe weiss
Wer kennt das Problem nicht: Man ist gerade beim Umbauen von Loks und würde gerne einige Leitungen von der Dampflok zum Schlepptender verlängern. Dazu brauchen Sie aber möglichst dünne, möglichst flexible Litzen. Diese sind aber gar nicht so einfach zu erhalten. Auf vielfachen Wunsch unserer Kunden können wir Ihnen ab sofort aus der Klemme helfen: Wir bieten Ihnen superdünne Litzen AWG 36 (!) mit nur 0.5mm Außendurchmesser in allen gängigen DCC-Farben. Praxisgerecht geliefert im 10m Wickel zum Freundschaftspreis.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 51944 - Hochflexibles Kabel, Durchmesser 0.5mm, AWG36, 2A, 10m Wickel, Farbe orange
Wer kennt das Problem nicht: Man ist gerade beim Umbauen von Loks und würde gerne einige Leitungen von der Dampflok zum Schlepptender verlängern. Dazu brauchen Sie aber möglichst dünne, möglichst flexible Litzen. Diese sind aber gar nicht so einfach zu erhalten. Auf vielfachen Wunsch unserer Kunden können wir Ihnen ab sofort aus der Klemme helfen: Wir bieten Ihnen superdünne Litzen AWG 36 (!) mit nur 0.5mm Außendurchmesser in allen gängigen DCC-Farben. Praxisgerecht geliefert im 10m Wickel zum Freundschaftspreis.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 51949 - Hochflexibles Kabel, Durchmesser 0.5mm, AWG36, 2A, 10m Wickel, Farbe blau
Wer kennt das Problem nicht: Man ist gerade beim Umbauen von Loks und würde gerne einige Leitungen von der Dampflok zum Schlepptender verlängern. Dazu brauchen Sie aber möglichst dünne, möglichst flexible Litzen. Diese sind aber gar nicht so einfach zu erhalten. Auf vielfachen Wunsch unserer Kunden können wir Ihnen ab sofort aus der Klemme helfen: Wir bieten Ihnen superdünne Litzen AWG 36 (!) mit nur 0.5mm Außendurchmesser in allen gängigen DCC-Farben. Praxisgerecht geliefert im 10m Wickel zum Freundschaftspreis.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 50099 - ECoSlink Terminal, Verteilermodul für ECoS, CS1, CS2, mit Kabel
Wenn Ihre Anlage wächst und Sie zusätzliche ECoSBoost Booster und ECoSDetector Rückmelder an Ihre ECoS oder Central Station anschließen möchten, werden bald die Buchsen an der Zentrale knapp. Dann ist es Zeit, das erste ECoSlink Terminal anzuschaffen.
Mehr Spielraum
Das ECoSlink Terminal wird mit Hilfe des mitgelieferten Buskabels an die „Extend“ Buchse Ihrer ECoS oder Central Station Zentrale angeschlossen.
Es bietet an der Vorderseite der Frontplatte zwei Buchsen für Handregler (z.B. mobile station) und an der Rückseite vier Buchsen für Geräte, die unter der Anlage verbaut werden.Hierzu gehören vor allem ECoSBoost Booster sowie ECoSDetect
Rückmeldemodule.
Das ECoSlink Terminal kann alle daran angeschlossenen Geräte entweder über die Zentrale mit Strom versorgen oder dies für einen Abschnitt selbst übernehmen. Dies ist insbesondere bei größeren Anlagen mit vielen Handreglern, Boostern und Rückmeldern sinnvoll. Dann sollte ein externer Transformator angeschlossen werden.
Mehr Abstand
Wenn mehr als ein ECoSlink Terminal zum Einsatz kommt, können die Terminals untereinander auf Wunsch problemlos mit handelsüblichen Patchkabeln mit RJ45 Buchsen verbunden werden. Diese Patchkabel sind im Computerhandel in jeder beliebigen Länge erhältlich.
Mehr Ordnung
Jedes ECoSlink Terminal wird normalerweise an der Stirnseite der Anlage eingebaut: Nur die Frontplatte ist sichtbar. Dies verringert den Kabelsalat unter der Anlage.
Mehr Flexibilität
Das ECoSlink Terminal ist für alle ECoS und Central Station Zentralen verwendbar: Der CAN Bus wird zusammen mit den Versorgungs- und Boostersteuerleitungen lediglich passiv verteilt und die Terminierung sichergestellt. Die Funktion ist für die Zentrale transparent. Da ein Eingriff in die Kommunikation des Busses nicht erfolgt, entscheiden folglich allein die Zentrale und die verbundenen Geräte darüber, ob sie zusammen funktionieren werden.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
Littfinski DatenTechnik (LDT) 512013 - LS-DEC-DB-G - 4fach Lichtsignal-Decoder
4fach Lichtsignal-Decoder für 4 LED-bestückte DB-Signale und SBB-Signale mit bis zu 4 Lampen.
Bauform: als Fertiggerät im Gehäuse
Eigenschaften
Lichtsignale über Decoderadressen vorbildgerecht stellen:
Erstmals ist es mit unserem LS-DEC möglich, Lichtsignale mit einem Decoder direkt über Decoderadressen zu stellen. Ideal für Memory- (IB-Switch) und PC-Steuerungen. Keine weiteren Zusatzschaltungen erforderlich. Signalleitungen werden einfach mit den praktischen und sicheren Klemmen des Signalbausteins verbunden.
Mit nur einem Lichtsignal-Decoder LS-DEC-DB können bis zu zwei 7-begriffige (Vor- und Hauptsignal an einem Mast) oder vier 2-begriffige (z.B. Block- oder Gleissperrsignale) bzw. zwei 3-begriffige (z.B. Hauptsignale) und zwei 2-begriffige Signale angesteuert werden.
4 DB-Lichtsignale kann der Lichtsignal-Decoder LS-DEC-DB vorbildgerecht über Decoderadressen stellen.
Dunkeltastung programmierbar, wenn Vor- und Hauptsignal gemeinsam an einem Mast befestigt sind.
Signalbilder werden nicht einfach überblendet, sondern es erlischt zunächst vorbildgetreu das alte Bild; erst nach einer kurzen Dunkelphase erscheint dann das neue Signalbild. Die Leuchtdioden (LED’s) werden dabei ab- bzw. aufgedimmt.
Die Vorwiderstände für die Leuchtdioden sind bereits integriert.
Für alle LED-bestückten Lichtsignale mit gemeinsamer Anode oder gemeinsamer Kathode geeignet.
Wenn Sie Lichtsignale mit Glühlämpchen oder Lichtsignale mit Leuchtdioden der Fa. Besig (für feste Betriebsspannung) verwenden wollen, erweitern Sie den Lichtsignal-Decoder LS-DEC-DB einfach um unsere Adapter Adap-LS.
Der Signalstrom muß nicht dem Booster entnommen werden, sondern kann über einen separaten Eingang direkt vom Modellbahntrafo eingespeist werden. Dies spart teuren Digitalstrom.
Über eine Steckbrücke wählen Sie aus, ob Sie den Decoder an einer Märklin-Motorola Anlage oder an einem Digitalsystem nach dem DCC Standard betreiben wollen.
Decoder aus der Digital-Profi-Serie lassen sich problemlos an Ihrer Digitalanlage betreiben, da sie kompatibel zum Märklin-Motorola Datenformat bzw. zum DCC Standard sind.
Sie erhalten auf die Fertigmodule und Fertiggeräte 24 Monate Garantie.
Jedem Decoder LS-DEC-DB liegt eine ausführliche Bedienungs- bzw. Bauanleitung bei.
Die Lichtsignal-Decoder erhalten Sie als Bausatz (-B), als geprüftes Fertigmodul (-F) oder als geprüftes Fertiggerät im Gehäuse (-G). Geeignetes Montagematerial und ein Leer-Gehäuse für den Bausatz und das Fertigmodul, finden Sie unter Zubehör.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
Bühler electronic GmbH, Ulmenstraße 43, DE-15370 Fredersdorf, Telefon: +49 (0) 33439 / 867-0, E-Mail: littfinski@buehler-electronic.de, Web: www.ldt-infocenter.com
ESU 50119 - Netzteil, Primär 100-240VAC, Sekundär 15-21VDC/7A, 150VA, Euro+US Kabel Retail
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 58515 - LokSound 5 XL DCC/MM/SX/M4 "Leerdecoder", Stiftleisten, Retail, Spurweite G, I
Der LokSound 5 XL Decoder ist ein richtig großer „Brocken“. Das muss er auch sein, denn er ist für den Einsatz in Gartenbahn- oder Spur 1-Loks vorgesehen. Sein integriertes, leistungsmäßig angepasstes PowerPack sorgt für sicheren Betrieb auch auf dreckigen Schienen.
Der LokSound 5 XL misst 51mm x 40 mm und wird von uns in zwei Varianten geliefert: Neben einer Variante mit robusten Schraubanschlussklemmen für einen nachträglichen Einbau auch in ältere Modelle gibt es eine Version mit Stiftleisten. Dieser Decoder passt in alle Loks, in denen ein älterer LokSound XL Decoder verbaut war.
Betriebsarten:
Wie alle Familienmitglieder ist auch der LokSound 5 XL ein echter Multiprotokoll-Decoder. Er beherrscht das Datenformat DCC ebenso wie Motorola®, Selectrix® und M4. Im DCC-Format sind 14 bis 128 Fahrstufen so selbstverständlich wie 2- und 4-stellige Adressen und bis zu 32 Funktionen. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an. Die LGB®-Kettensteuerung kann mit älteren LGB®-Steuerungen die Funktionstasten korrekt auslösen.
Der Decoder beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CV-Werte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren können existieren Hilfsregister.
Motorola®-Anwender profitieren von bis zu 28 Fahrstufen bei 255 Adressen. Drei weitere Motorola®-Adressen ermöglichen die Auslösung von 16 Funktionen. Ein eingebauter Programmiermodus macht auch mit der ehrwürdigen Control Unit 6021 eine Umprogrammierung möglich.
Das M4-Protokoll gestattet eine automatische Anmeldung an mfx®-kompatiblen Zentralen.
Der LokSound 5 XL Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU Bremsbefehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen.
Der LokSound 5 XL Decoder kann auf analogen Gleich- und Wechselstrombahnen eingesetzt werden.
Sound:
Der LokSound 5 XL Decoder kann bis zu 10 Kanäle gleichzeitig wiedergeben. Jeder Kanal kann hierbei mit bis zu 16 Bit / 31250 kHz aufgelöst werden und bietet endlich HiFi-Qualität auf Ihrer Anlage. Es ist praktisch kein Unterschied zum Original mehr hörbar. Eine Doppel Class-D Audioendstufe mit bis zu zwei mal 6W Ausgangsleistung steuert die Lautsprecher an, die zwischen 4 Ohm und 32 Ohm Impedanz haben dürfen. Die Laustärke kann mit zwei optionalen Potentiometern getrennt geregelt werden. Der riesige 128 Mbit Soundspeicher sorgt für genügend Kapazität.
Alle Einzelgeräusche können individuell in der Lautstärke angepasst werden. Die superflexible Soundengine ohne starren Ablaufplan erlaubt die vorbildgenaue Simulation aller denkbaren Schienenfahrzeuge. Drei separat einstellbare Bremsfunktionen und zwei alternative Lastszenarien geben Ihnen die maximale Kontrolle über Ihre Fahrzeuge.
Funktionen:
Jeder LokSound 5 XL Decoder ist mit 12 verstärkten Funktionsausgängen ausgestattet. Daneben sind noch 7 weitere Logikpegel-Ausgänge vorhanden, die auf Wunsch auch (4 Stück) RC-Servos sowie SUSI-Erweiterungsmodule ansteuern können. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden. Der Decoder beherrscht das automatische An- und Abdrücken beim Entkuppeln für ROCO®, Krois® und Telex®-Kupplungen. 3 Sensoreingänge können auf Wunsch Funktionen auslösen.
Motorsteuerung:
Die Motorsteuerung des LokSound 5 XL wurde erneut grundlegend verbessert. Eine variabel einstellbare PWM-Taktfrequenz von 10kHz bis 50kHz sorgt gerade bei Glockenankermotoren für einen superleisen Betrieb – Das typische „Brummen“ gehört der Vergangenheit an. Die Lastregelung kann nun mit bis zu 10 CVs auch an schwierige Fälle angepasst werden. Die einzigartige „Autotune“ Funktion ermöglicht das automatische Einmessen des Decoders an den Motor. Der LokSound 5 XL Decoder liefert mit bis zu 5.0A (Dauerstrom: 4.0A) Motorstrom genügend Saft auch für PIKO® G-Spur Loks sowie zweimotorige Loks mit Bühler®- oder Mabuchi®-Motor.
Technische Daten:
- Betrieb unter DCC mit RailComPlus®, M4, Motorola® und Selectrix®
- 32 Funktionen schaltbar (abhängig von der Zentrale)
- 32-Bit-Prozessor
- Digitaler Class-„D“-Verstärker mit bis zu 3 W Leistung (LokSound 5 XL: 13 W)
- Jeder Kanal in 16-Bit-Auflösung und 31250 kHz Samplerate
- Geräuschspeicher mit 128 Mbit Kapazität
- Motorregelung mit 50 kHz Taktfrequenz
- RC-Servos und Susi-Module ansteuerbar
- 3 neue, individuell einstellbare Bremsregler
- Zweistufige Schwerlast-Simulation
- Updatefähig mit ESU-LokProgrammer
LokSound 5 XL:
- Für die Großen Spurweiten 1 und G
- Motorstrom 5 A
- 12 verstärkte Ausgänge für Sonderfunktionen (Total: 19 Ausgänge)
- 4 zusätzliche Anschlüsse für RC-Servos
- Doppelendstufe zur Ansteuerung von 2 Lautsprechern
- PowerPack-Speicherkondensator serienmäßig
- Schnittstellen Stiftleiste oder Schraubklemmen
- Abmessungen: 51 mm x 40 mm
Schnittstellen:
- Schraubklemmen
- Stiftleisten
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
ESU 50345 - Lautsprecher 22mm x 42mm x 8.0mm, rechteckig, 4 Ohm, Bassreflex
Dieses neue Lautsprechermodul passt überall dort, wo bisher 20mm x 40mm Rechtecklautsprecher verbaut wurden. Mit Hilfe des verbauten passiven Radiators in Verbindung mit zwei Rechtecklautsprechern erreicht das Modul eine deutlich verbesserte Basswiedergabe und erreicht einen beachtlichen Schalldruck auch bei den Höhen und Mitten. Das Modul eignet sich insbesondere für Diesel- oder Dampfloks, wo auf zeitgemäße Basswiedergabe Wert gelegt wird. Der Lautsprecher passt perfekt zu unseren LokSound 5 micro, LokSound 5 oder LokSound 5 L Decodern.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
Doehler & Haass DH10C-2-gen2 - Fahrzeugdecoder mit Anschlusskabel für NEM 651, - 2. Generation
Fahrzeugdecoder DH10C für SX1, SX2, DCC und MM
Unser bewährter Fahrzeugdecoder DH10C ist nun nach abgeschlossener Produktpflege in der 2. Generation erhältlich und bietet viele Vorteile:
- stark verkleinerte Maße (12,7 * 8,9 * 1,4 mm)
- höhere Gesamtbelastbarkeit und höherer Motorstrom (1,5 A)
- AUX3 und AUX4 als verstärkte Funktionsausgänge (1,0 A)
- AUX5 und AUX6 als unverstärkte Funktionsausgänge (alternativ zur SUSI-Schnittstelle)
- etwa fünffache Pufferkapazität (daher längere Kontaktstörungen ohne Datenverlust durchfahrbar)
Produkteigenschaften und Funktionen:
- Zum wahlweisen Betrieb mit konventionellem Gleichstrom-Fahrgerät, Digitalsystemen nach SelecTRIX 1 und 2 oder nach NMRA-Norm (DCC)
- Die Umschaltung zwischen Analog- und Digitalbetrieb erfolgt automatisch
- Im Digitalbetrieb wird das zuletzt programmierte System verwendet (es wird nicht automatisch umgeschaltet!)
- SelecTRIX 1 31 Fahrstufen, 100 Adressen
- SelecTRIX 2 127 Fahrstufen, 10.000 Adressen, 16 Zusatzfunktionen
- DCC Kurze Adressen (1-127), lange Adressen (0001-9999), mit 14, 28, 126 Fahrstufen
- Lastregelung der neuesten Generation, dadurch besonders weiches Regelverhalten
- Verschiedene Regelvarianten zur optimalen Anpassung an den Motor
- Intern 127 Fahrstufen
- Einstellbare Motorfrequenz (niederfrequent, 16 kHz, 32 kHz)
- Blockstreckenbetrieb mit einfachen Dioden im Digitalbetrieb
- Licht- und Funktionsausgänge dimmbar und analog aktivierbar
- Rangiergang
- Motor-, Licht- und Gleisanschlüsse elektronisch tauschbar
- Alle Funktionsausgänge frei programmierbar
- Temperaturschutz
- Resetfunktion für DCC und SX2
- Updatefähigkeit des Decoders
Spezifikationen:
- Fahrzeugdecoder 1,5 A
- Betriebsart SX1, SX2, DCC, MM, DC-analog
- Maße [mm] 12,7 * 8,9 * 1,4
- Gesamtbelastbarkeit 1,5 A
- Max. Motorstrom 1,5 A
- Max. Fahrspannung 30 V
- LV, LR (dimmbar) je 150 mA
- AUX1, AUX2 (dimmbar) je 300 mA
- AUX3, AUX4 je 1,0 A
- AUX5, AUX6 unverstärkt
- mit SUSI-Schnittstelle (wenn AUX5/AUX6 deaktiviert)
Lieferbare Produktausführungen:
- DH10C-0 ohne Anschlussdrähte,
- DH10C-1 mit Flachbandkabel für NEM 651,
- DH10C-2 mit Anschlusskabel für NEM 651,
- DH10C-3 mit 6 Anschlusslitzen und
- DH10C-4 für die 6-polige Schnittstelle
Durch die reduzierte Länge des Decoders können wir nun erstmals die neue Anschlussvariante DH10C-4 anbieten, welche eine sechspolige Stiftleiste direkt auf dem Decoder besitzt. Diese sollte künftig vorzugsweise für Modelle mit NEM 651-Schnittstelle genutzt werden. (Die Anschlussvariante DH10C-1 mit Flachbandkabel für Minitrix-Modelle bleibt selbstverständlich ebenfalls weiterhin im Programm.) Des Weiteren bieten wir die neue Anschlussvariante DH10C-2 an, welche über eine abgesetzte sechspolige Stiftleiste verfügt. Diese bietet sich für beispielsweise für Modelle an, bei denen der Einbauraum des Decoders nicht unmittelbar bei der Schnittstelle liegt.
Das Update (der Firmware-Download aus dem Internet ist kostenlos) ist im eingebauten Zustand des Decoders auf dem Gleis möglich (kein Öffnen des Fahrzeugs notwendig) und erfolgt entweder über die FCC-Digitalzentrale oder den Programmer. Falls keine entsprechende Hardware zur Verfügung steht, stellt die Firma Doehler & Haass auf Anfrage einen Programmer leihweise zur Verfügung.
Der Fahrzeugdecoder DH10C unterstützt das Bremsen mit asymmetrischer Digitalspannung (vier Dioden in Serie und eine Diode antiparallel, Lenz ABC), die Langsamfahrt (mit geeigneten Bremsmodulen) und die bidirektionale Kommunikation (Lokadressrückmeldung im DCC-Betrieb, RailCom®).
Für die SX1-Programmierung ist ein angeschlossenes SUSI-Soundmodul zu entfernen. Es reicht aus, die Versorgungsspannung (roter Draht) für die Zeit der SX1-Programmierung zu unterbrechen. Die SX2- bzw. DCC-Programmierung ist hiervon nicht betroffen.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
Doehler & Haass GmbH & Co. KG, Eichelhäherstraße 54, DE-81249 München, Telefon: 0049 (0)89 95 47 49 25, E-Mail: info@doehler-haass.de, Web: https://www.doehler-haass.de
ESU 59220 - LokPilot 5 Fx DCC, 8-pin NEM652, Retail, Spurweite H0, 0
Der LokPilot 5 Fx DCC ist Funktionsdecoder ohne Motorausgang und somit perfekt für den Einbau
in Steuerwagen oder Funktionsmodelle geeignet. Als „Zwillingsbruder“ des LokPilot 5 Fx teilt er sich
dessen Eigenschaften und auch die grundsätzlichen Eigenschaften aller anderen LokPilot 5 Decoder, ist
jedoch ein reiner DCC-Decoder.
Der LokPilot 5 Fx DCC wird in drei Varianten geliefert: Neben der »klassischen« Ausführung mit 8-poligem NEM 652 Kabelbaum ist auch eine Variante für das 21MTC-Interface und mit PluX22 Schnittstelle
erhältlich.
Betriebsarten:
Der LokPilot 5 Fx DCC ist ein „reinrassiger“ DCC-Decoder. 14 bis 128 Fahrstufen sind so selbstverständlich wie 2- und 4-stellige Adressen. Es können bis zu 32 Funktionen ausgelöst werden. Dank RailComPlus® melden sich die Decoder an einer geeigneten Digitalzentrale vollautomatisch an.
Er beherrscht alle DCC Programmiermodi und dank RailCom® können mit passenden Zentralen die CVWerte auf dem Hauptgleis ausgelesen werden. Für Zentralen, die nur die CVs von 1-255 programmieren
können existieren Hilfsregister.
Der LokPilot 5 Fx DCC Decoder erkennt die Märklin® Bremsstrecken ebenso wie ZIMO® HLU / ZACK
Befehle oder das Lenz® ABC System. Auch das Bremsen mit DCC-Bremsbausteinen oder mit Gleichspannung ist möglich. Darüber hinaus hält er auch bei einer Selectrix® Bremsdiode an. Eine ABC-Pendelzugautomatik ermöglicht das automatische Pendeln zwischen zwei Bahnhöfen. Obwohl dieser Decoder natürlich keinen Motorausgang besitzt, ist dies auch bei einem Funktionsdecoder wichtig, um
Steuerwagen und Motorwagen synchronisieren zu können.
Der LokPilot 5 Fx DCC Decoder kann auf analogen Gleichstrombahnen eingesetzt werden.
Der Decoder schaltet zwischen den Betriebsarten vollautomatisch „on-the-fly“ um. Meist muss nichts
eingestellt werden.
Funktionen:
Der LokPilot 5 Fx DCC wurde mit erstaunlich vielen Funktionsausgängen ausgestattet. Je nach Schnittstellenausführung bietet jeder LokPilot 5 Fx DCC Decoder wenigstens 10 verstärkte Funktionsausgänge
mit je 250mA Ausgangsstrom. Bei den Ausführungen mit PluX22 oder 21MTC-Interface kommen noch
4 Ausgänge zur Ansteuerung von Servos oder Logikpegel Ausgänge hinzu. Alle wichtigen Lichtfunktionen sind vorhanden. Die Helligkeit jedes Ausgangs kann separat eingestellt werden.
Zusammenspiel:
Der LokPilot 5 Fx DCC ist auf ein Zusammenspiel mit den LokSound 5 und den LokPilot 5 Decodern
ausgelegt: So ist es beispielsweise möglich, die Lok eines Triebzuges mit einem LokSound 5 Decoder und
den Steuerwagen mit einem LokPilot 5 Fx DCC auszustatten. Gleiche Adresse vorausgesetzt, verhalten
sich beide absolut identisch. Die identische Anordnung der CVs erleichtert die Abstimmung der beiden
Decoder.
Betriebssicherheit:
An den LokPilot 5 Fx DCC kann auf Wunsch ein PowerPack zur Überbrückung schmutziger Schienenabschnitte angeschlossen werden.
Schutz:
Selbstverständlich sind die Ausgänge gegen Überlastung geschützt. Wir möchten, dass Sie möglichst
lange Freude an Ihrem Decoder haben.
Warnhinweis nach EU-Spielzeugrichtlinie 2009/48/EG:
ACHTUNG: Nicht geeignet für Kinder unter 14 Jahren.
Verletzungsgefahr und Erstickungsrisiko, wegen funktionsbedingter scharfer Ecken und Kanten, verschluckbarer Kleinteile.
Verantwortlich im Sinne der Produktsicherheitsverordnung (GPSR) ist:
ESU electronic solutions ulm GmbH & Co KG, Edisonallee 29, DE-89231 Neu-Ulm, E-Mail: info@esu.eu, Web: https://www.esu.eu
19,60 €*
27,40 €*(28.47% gespart)
verfügbar
Diese Website verwendet Cookies, um eine bestmögliche Erfahrung bieten zu können. Mehr Informationen ...
